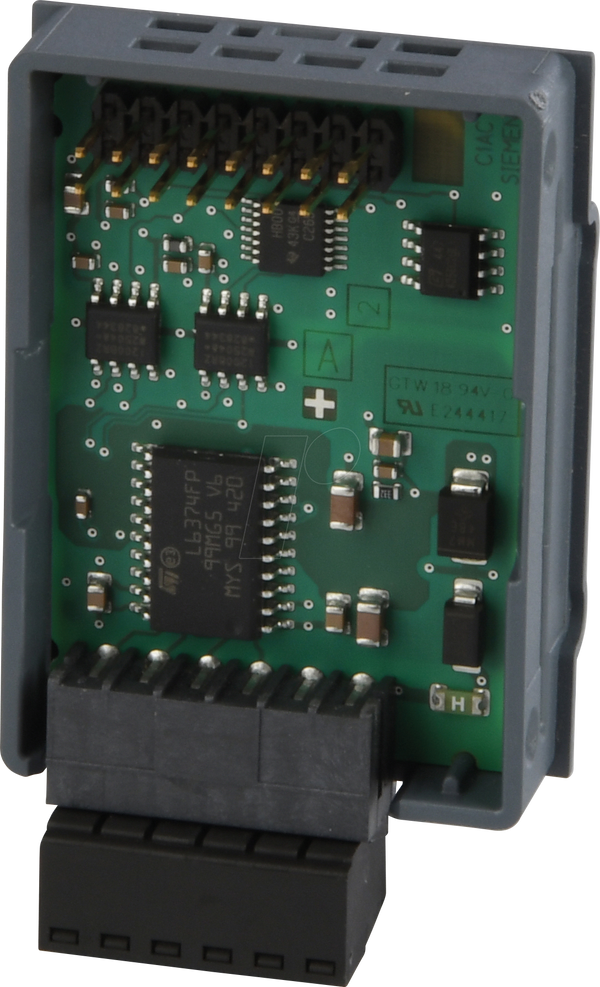

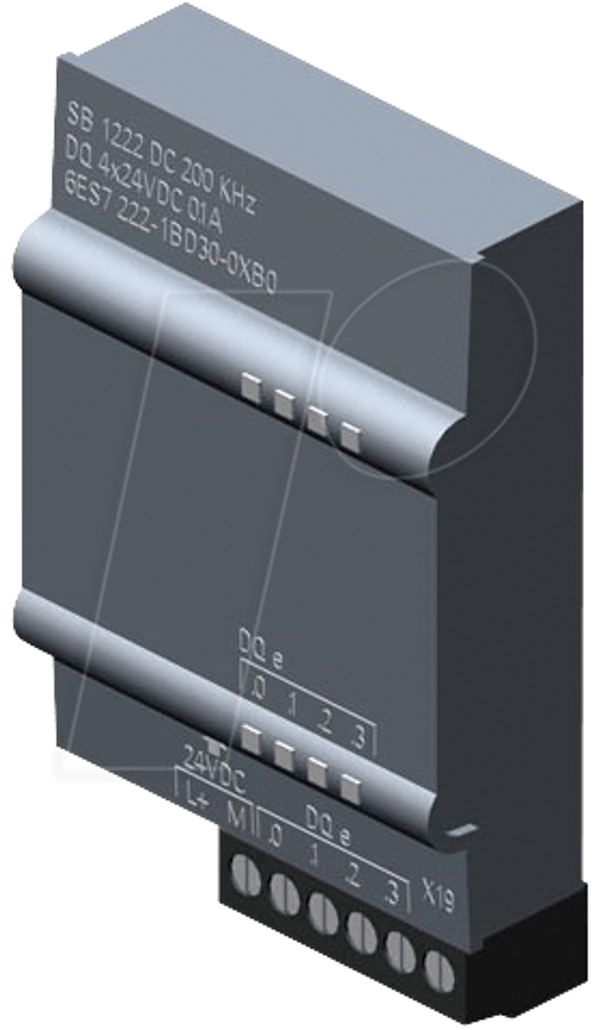

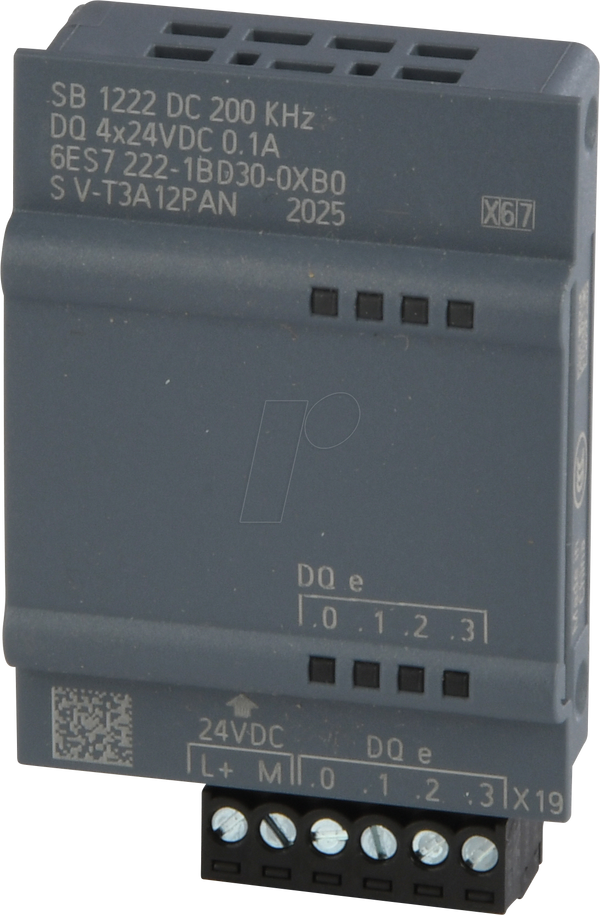

S7-1200, плата цифровых выходных сигналов

Впровадження цієї нової цифрової сигнальної плати розширює масштабованість і гнучкість сімейства компактних контролерів Simatic S7-1200.
Нові сигнальні плати з додатковими цифровими входами або виходами полегшують використання високочастотних додатків, зберігаючи при цьому той самий об'єм інсталяції.

- Входи та виходи 200 кГц для високошвидкісних лічильників та генераторів імпульсів
- Версія 24 В постійного струму для сигналів HTL для підключення до датчиків та виконавчих механізмів промислового стандарту

-Входи тактової частоти та напрямку для високошвидкісних лічильників можна підключити до сигнальної плати.
Усі процесори S7-1200 можуть опціонально підтримувати один або два високошвидкісні лічильники з частотою 200 кГц, залежно від використовуваної сигнальної плати.
Це збільшує максимальну кількість доступних високошвидкісних лічильників на CPU 1211C і CPU 1212C.

- Імпульсний вихід для ШІМ-генераторів імпульсів може бути виведений на сигнальну плату.
Усі процесори, включаючи процесори з релейними виходами, можуть додатково підтримувати один або два виходи генератора ШІМ-імпульсів із частотою 200 кГц, залежно від використовуваної сигнальної плати.
Імпульсні виходи і виходи напрямку для генераторів імпульсів ВОМ можуть бути виведені на сигнальну плату.
Процесори з релейними виходами можуть додатково підтримувати один або два виходи генератора імпульсів PTO з частотою 100 кГц, залежно від використовуваної сигнальної плати.

Функція цього сигнального табло:
Чотири транзисторні виходи постійного струму 24 В, 0,1 А
