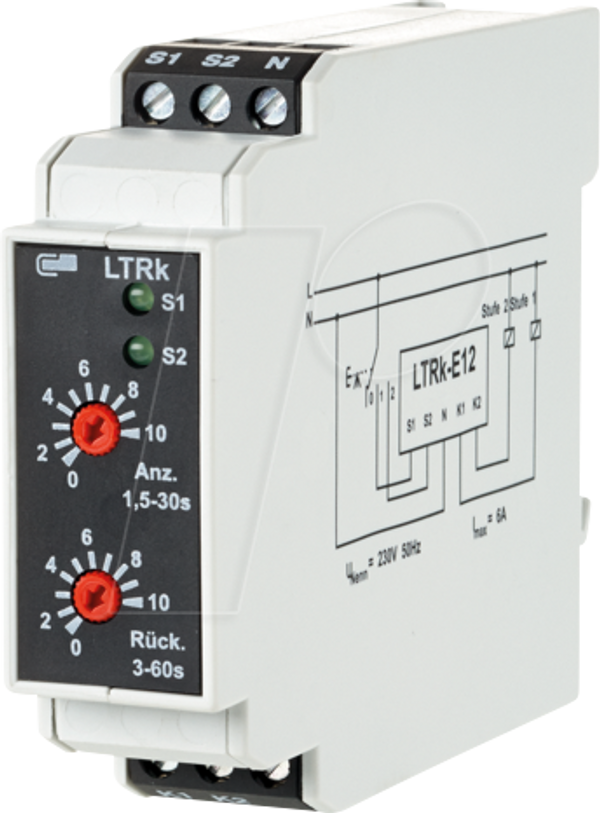

Таймер вентилятора/LTRk-E12

LTRk-E12, 230 В змінного струму

Реле часу вентилятора було спеціально розроблено для керування двоступеневими двигунами. Затримки ввімкнення та вимкнення є окремими та можуть бути плавно налаштовані. Воно керується за допомогою двоступеневого перемикача. Контактори двигуна керуються через два зблоковані виходи. Принцип роботи:

1. Якщо ступінь 2 вибрано безпосередньо, спочатку на встановлений час запуску активується ступінь 1, щоб вентилятор міг розвернутися до номінальної швидкості. Потім активується ступінь 2.
2. Під час перемикання з 2-го ступеня назад на 1-й ступінь або ВИМК. спрацьовує затримка вимкнення, щоб вентилятор міг зупинитися до активації 1-го ступеня.
3. Якщо ступінь 1 вже активовано принаймні протягом встановленого часу запуску, перемикання на ступінь 2 відбувається негайно. Під час перемикання з ступеня 1 на 2 переривання не повинно перевищувати 250 мс. Якщо цей час перевищено, процедура відповідає описаній у пункті 1.
