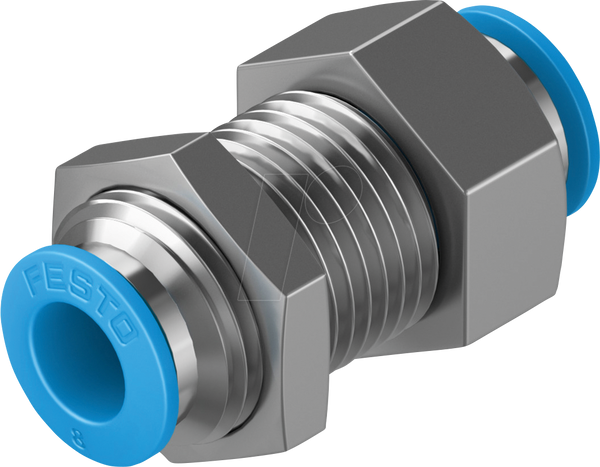

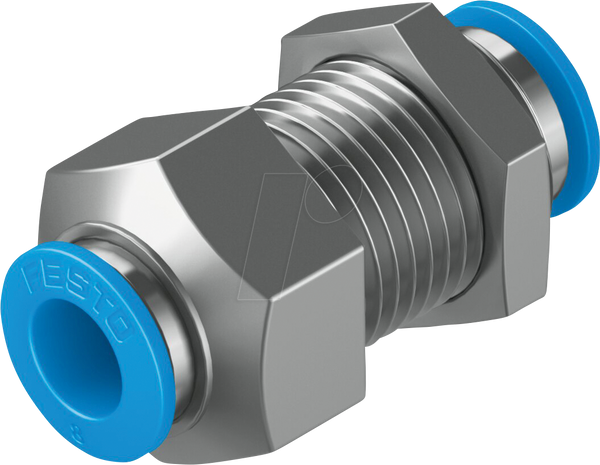

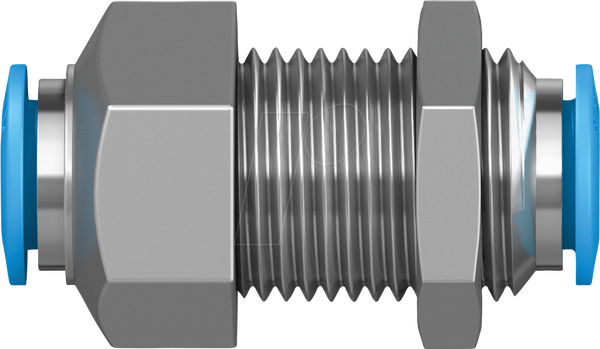

Соединитель Schott, наружный диаметр шланга 8 мм <> диаметр 8 мм

QSS-8-F Шотт-Штеквербиндунг

Разъем Schott, QSS-8-F

Технические данные:

• Размер: стандартный
• Номинальный диаметр: 5,5 мм
• Положение при установке: любое
• Дизайн: Schott
• Проектирование конструкции: принцип «тяни-толкай».
• Рабочее давление, полный диапазон температур: от -0,095 до 0,6 МПа
• Рабочее давление, полный диапазон температур: от -0,95 до 6 бар.
• Рабочее давление, полный диапазон температур: от -13,775 до 87 psi
• Зависимость рабочего давления от температуры: от -0,095 до 1,4 МПа.
• Рабочее давление, зависящее от температуры: от -0,95 до 14 бар.
• Рабочее давление, зависящее от температуры: от -13,775 до 203 фунтов на квадратный дюйм.
• Примечание по рабочему давлению: вода: макс. 0,6 МПа при макс. 50°C
• Рабочая среда: сжатый воздух в соответствии с ISO 8573-1:2010 [7:-:-]
• Вода (жидкая, без льда)
• Примечание относительно рабочей/управляющей среды: возможна работа со смазкой.
• Класс коррозионной стойкости KBK: 1 - низкое коррозионное напряжение
• Соответствие стандартам LABS: VDMA24364-B1/B2-L
• Класс чистоты помещения: класс 4 согласно ISO 14644-1
• Температура окружающей среды: от -10°C до 80°C
• Вес продукта: 40 г
• Пневматическое соединение 1: для шланга с наружным диаметром 8 мм
• Пневматическое соединение 2: для шланга с наружным диаметром 8 мм.
• Цвет кольца спуска: синий
• Примечание о материалах: соответствует требованиям RoHS.
• Материал корпуса: латунь, никелированное покрытие.
• Материал кольца для снятия: POM
• Материал контргайки: никелированная латунь.
• Материал прокладки трубки: NBR
• Материал сегмента трубного зажима: высоколегированная нержавеющая сталь.
