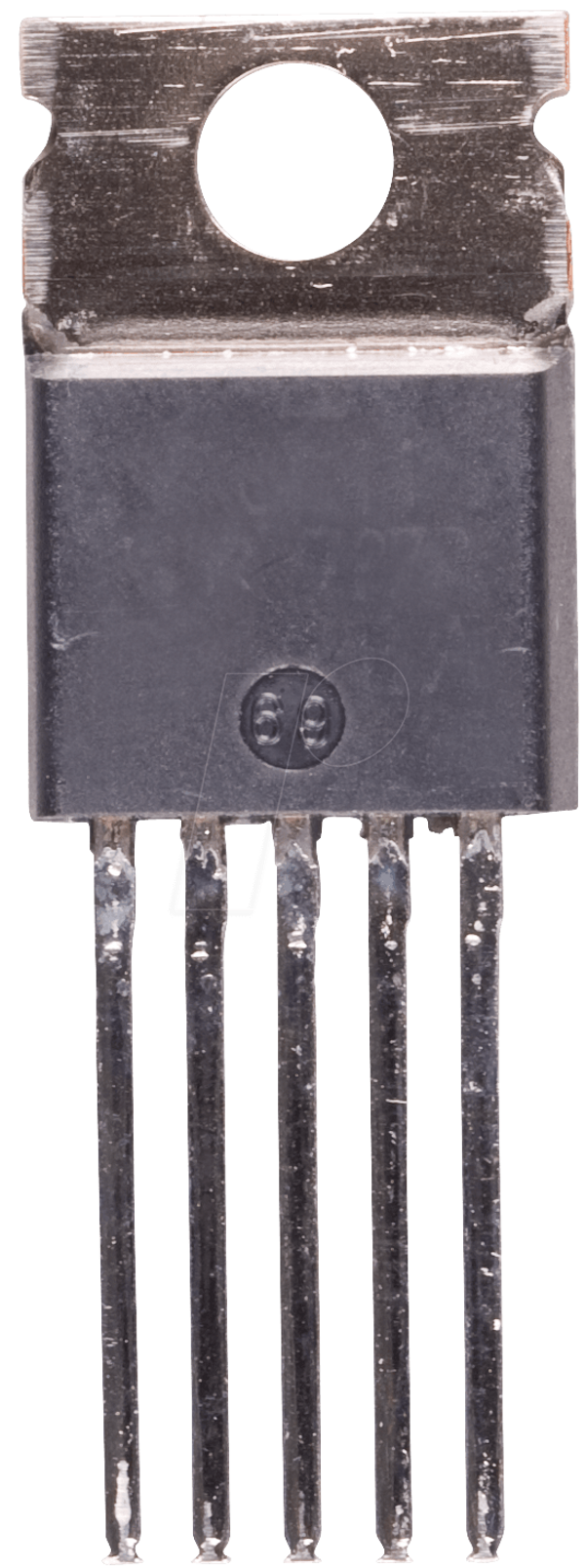

Понижающий стабилизатор напряжения 3 А, фиксированный, 4 - 60 В, 5 В, TO-220-5

LM2576xx серії SIMPLE SWITCHER® 3-A понижувальний регулятор напруги

Опис
Регулятори серії LM2576 – це монолітні інтегральні схеми, які забезпечують усі активні функції понижувального імпульсного регулятора, здатного керувати навантаженням 3 А з відмінним регулюванням лінії та навантаження. Ці пристрої доступні з фіксованою вихідною напругою 3,3 В, 5 В, 12 В, 15 В та з регульованим виходом. Ці регулятори, що потребують мінімальної кількості зовнішніх компонентів, прості у використанні та включають захист від несправностей і генератор з фіксованою частотою. Серія LM2576 пропонує високоефективну заміну популярним лінійним регуляторам з трьома виводами. Вона суттєво зменшує розмір радіатора, а в деяких випадках радіатор взагалі не потрібен. Стандартна серія індуктивностей, оптимізованих для використання з LM2576, доступна від кількох різних виробників. Ця функція значно спрощує конструкцію імпульсних джерел живлення. Інші функції включають допуск ±4% на вихідну напругу в межах заданих вхідних напруг та умов вихідного навантаження, а також ±10% на частоту генератора. Включено зовнішнє відключення зі струмом очікування 50 мкА (типовий). Вихідний перемикач включає поциклове обмеження струму, а також теплове відключення для повного захисту в умовах несправності.

Особливості:
- Версії на 3,3 В, 5 В, 12 В, 15 В та з регульованим виходом
- Діапазон вихідної напруги регульованої версії: від 1,23 В до 37 В (57 В для високовольтної версії)
±4% максимального перевищення лінії та умов навантаження
- Вихідний струм, зазначений у номінальній потужності 3 А
- Широкий діапазон вхідної напруги: від 40 В до 60 В для високовольтної версії
- Потрібно лише 4 зовнішніх компоненти
- Внутрішній генератор фіксованої частоти 52 кГц
- Можливість TTL-вимкнення, режим очікування з низьким енергоспоживанням
- Висока ефективність
- Використовує легкодоступні стандартні індуктори
- Захист від перегріву та обмеження струму

Додатки
- Простий високоефективний понижувальний (бук) регулятор
- Ефективний попередній регулятор для лінійних регуляторів
- Вбудовані імпульсні регулятори
- Перетворювач позитивної напруги на негативну (Buck-Boost)
