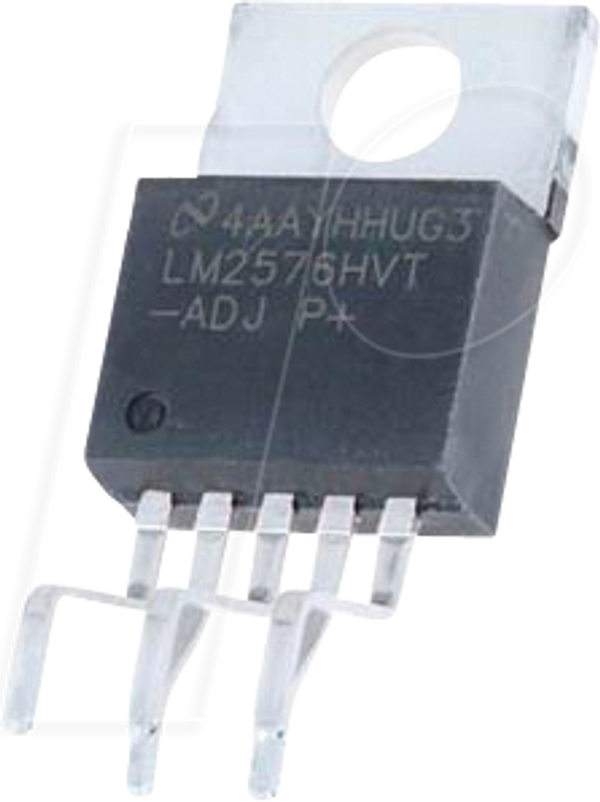

3-А понижающий стабилизатор напряжения, регулируемый, 4–60 В, 1,23–37 В, TO

LM2576xx серії SIMPLE SWITCHER® 3-A понижувальний регулятор напруги

Опис
Регулятори серії LM2576 – це монолітні інтегральні схеми, які забезпечують усі активні функції понижувального імпульсного регулятора, здатного керувати навантаженням 3 А з відмінним регулюванням лінії та навантаження. Ці пристрої доступні з фіксованою вихідною напругою 3,3 В, 5 В, 12 В, 15 В та з регульованим виходом. Ці регулятори, що потребують мінімальної кількості зовнішніх компонентів, прості у використанні та включають захист від несправностей і генератор з фіксованою частотою. Серія LM2576 пропонує високоефективну заміну популярним лінійним регуляторам з трьома виводами. Вона суттєво зменшує розмір радіатора, а в деяких випадках радіатор взагалі не потрібен. Стандартна серія індуктивностей, оптимізованих для використання з LM2576, доступна від кількох різних виробників. Ця функція значно спрощує конструкцію імпульсних джерел живлення. Інші функції включають допуск ±4% на вихідну напругу в межах заданих вхідних напруг та умов вихідного навантаження, а також ±10% на частоту генератора. Включено зовнішнє відключення зі струмом очікування 50 мкА (типовий). Вихідний перемикач включає поциклове обмеження струму, а також теплове відключення для повного захисту в умовах несправності.

Особливості:

• Версії з вихідною напругою 3,3 В, 5 В, 12 В, 15 В та регульованим виходом
• Діапазон вихідної напруги регульованої версії: від 1,23 В до 37 В (57 В для версії HV)
• ±4% максимального перевищення лінії та умов навантаження
• Вихідний струм, зазначений у номіналі 3 А
• Широкий діапазон вхідної напруги: від 40 В до 60 В для високовольтної версії
• Потрібно лише 4 зовнішні компоненти
• Внутрішній генератор фіксованої частоти 52 кГц
• Можливість TTL-вимкнення, режим очікування з низьким енергоспоживанням
• Висока ефективність
• Використовує легкодоступні стандартні індуктори
• Теплове вимкнення та захист від обмеження струму

• Простий високоефективний понижувальний (бак) регулятор
• Ефективний попередній регулятор для лінійних регуляторів
• Вбудовані регулятори комутації
• Перетворювач позитивної напруги на негативну (Buck-Boost)
