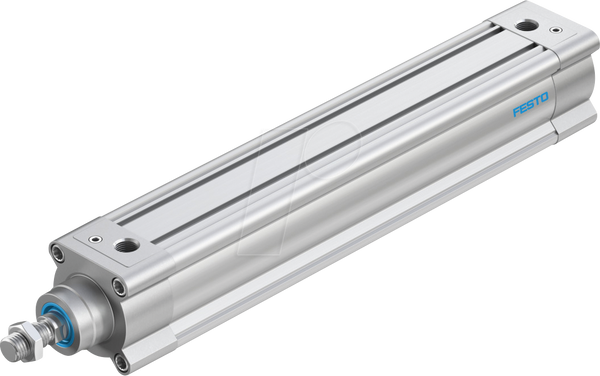

Цилиндр ISO, диаметр 63 мм, M16x1.5, G3/8

DSBC-63-320-PPVA-N3

Циліндр ISO, DSBC-63-320-PPVA-N3

Технічні дані:

• Діаметр поршня: 63 мм
• Різьба штока поршня: M16x1.5
• Амортизація: пневматична, регульована з обох кінців
• Положення встановлення: будь-яке
• Відповідає стандарту: ISO 15552
• Кінець поршневого штока: зовнішня різьба
• Конструкція: поршнева
• Поршневий шток
• Профільна труба
• Визначення положення: для датчиків наближення
• Символ: 00991235
• Варіанти: односторонній шток поршня
• Робочий тиск: від 0,04 до 1,2 МПа
• Робочий тиск: від 0,4 до 12 бар
• Функціонування: подвійної дії
• Робоче середовище: стиснене повітря відповідно до ISO 8573-1:2010 [7:4:4]
• Примітка щодо робочого/керуючого середовища: можлива робота з маслом (необхідна для подальшої роботи)
• Клас корозійної стійкості KBK: 2 – помірне корозійне напруження
• Відповідність LABS: VDMA24364-B1/B2-L
• Температура навколишнього середовища: від -20°C до 80°C
• Енергія удару в кінцевих положеннях: 1,3 Дж
• Довжина затухання: 22 мм
• Теоретична сила при 0,6 МПа (6 бар, 87 фунтів на квадратний дюйм), повернення: 1682 Н
• Теоретичне зусилля при 0,6 МПа (6 бар, 87 фунтів на квадратний дюйм), робочий хід: 1870 Н
• Рухома маса: 1230 г
• Рухома маса при ході 0 мм: 430 г
• Додаткова рухома маса на кожен хід 10 мм: 25 г
• Вага виробу: 3724 г
• Базова вага при ході 0 мм: 1740 г
• Додаткова вага на кожен хід 10 мм: 62 г
• Тип кріплення: необов'язковий:
• З внутрішнім різьбленням
• З аксесуарами
• Пневматичне підключення: G3/8
• Примітка щодо матеріалів: відповідає вимогам RoHS
