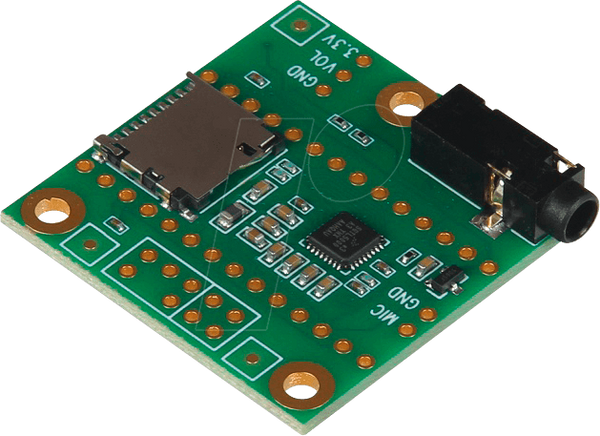

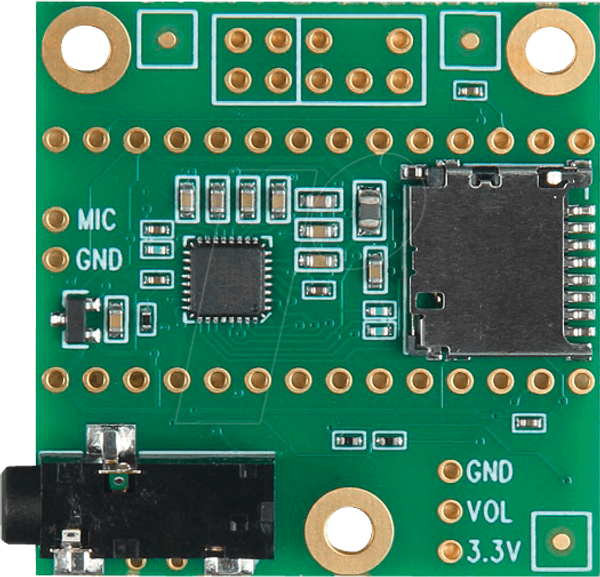

Teensy Shield - MicroSD/Audio f. Teensy 4.0

За допомогою цього аудіоадаптера ви можете легко додати високоякісний звук до ваших проектів Teensy 4.0 (Rev D) з частотою дискретизації 16 біт і 44,1 кГц (якість CD). Він підтримує стереонавушники і стереовихід лінійного рівня, а також стерео вхід лінійного рівня або моно мікрофонний вхід.

За допомогою аудіо-бібліотеки Teensy ви можете використовувати вхід і вихід одночасно з набором об'єктів для редагування звуку, щоб легко створювати всілякі складні аудіо-додатки. Ви можете відтворювати кілька звукових файлів, створювати синтетичні форми хвиль, застосовувати ефекти, мікшувати кілька потоків і виводити високоякісний звук через навушники або лінійні виходи.

Teensy 3.x мають інструкції Cortex-M4 DSP, які забезпечують велику обчислювальну потужність для FFT (спектрального аналізу) в реальному часі, що дозволяє створювати просунуті звукові реактивні проекти.

Два з цих контактів 14x1 можна використовувати для легкого паяння Teensy 3.x та аудіоплати разом. Їх можна під'єднати за допомогою 14-контактного жіночого та 14-контактного чоловічого роз'ємів.

Особливості

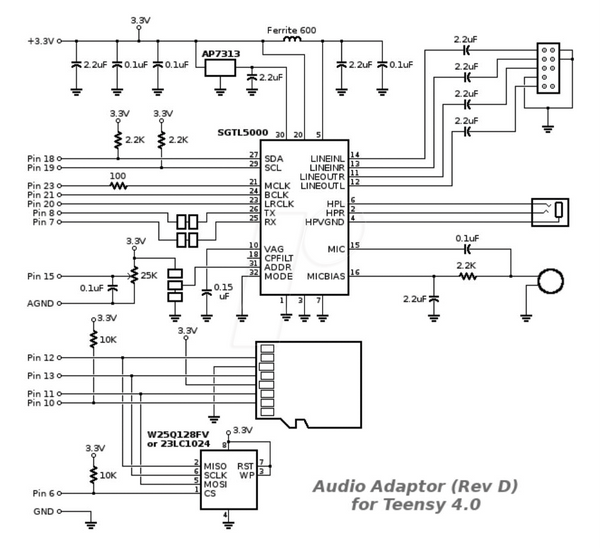

- Аудіочіп SGTL5000

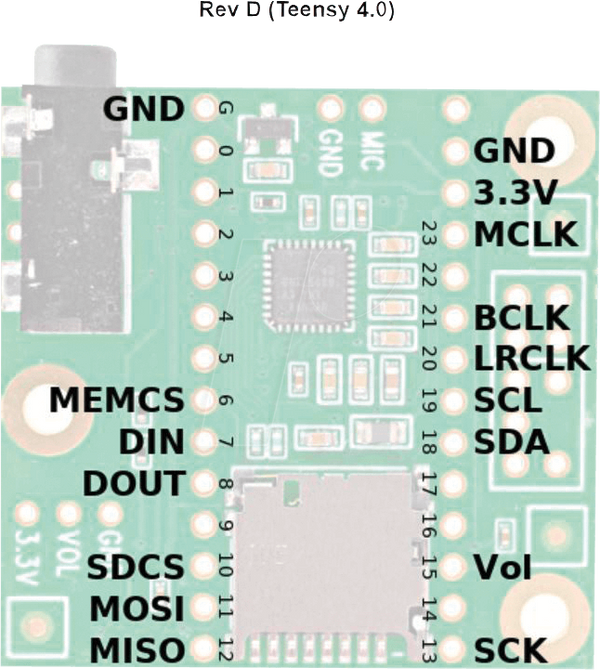

- Виводи I2C SDA і SCL для налаштування параметрів
- Сигнали I2S, TX (на навушники та/або лінійний вихід) і RX (з лінійного входу або мікрофона)
- Три смуги: LRCLK (44,1 кГц), BCLK (1,41 МГц), MCLK (11,29 МГц)
- SGTL5000 працює в "підлеглому режимі", де всі його тактові виводи є входами
