Xiao ESP32C3, WiFi/BT, с разъемом

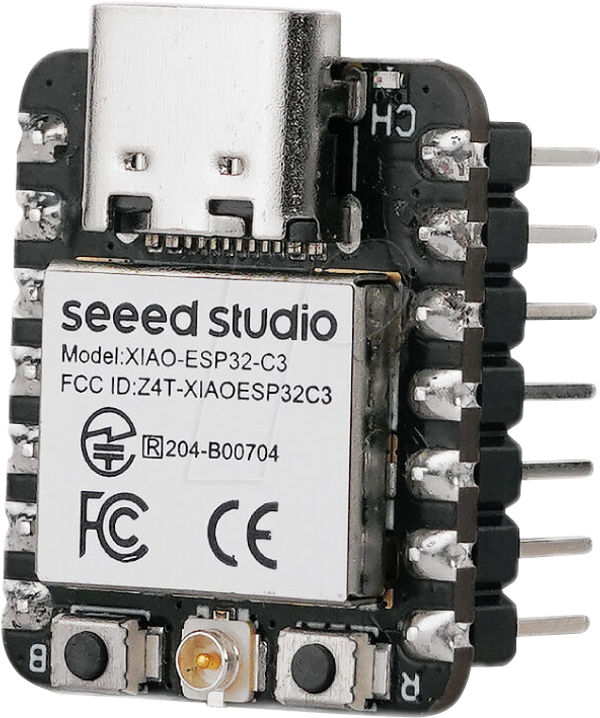

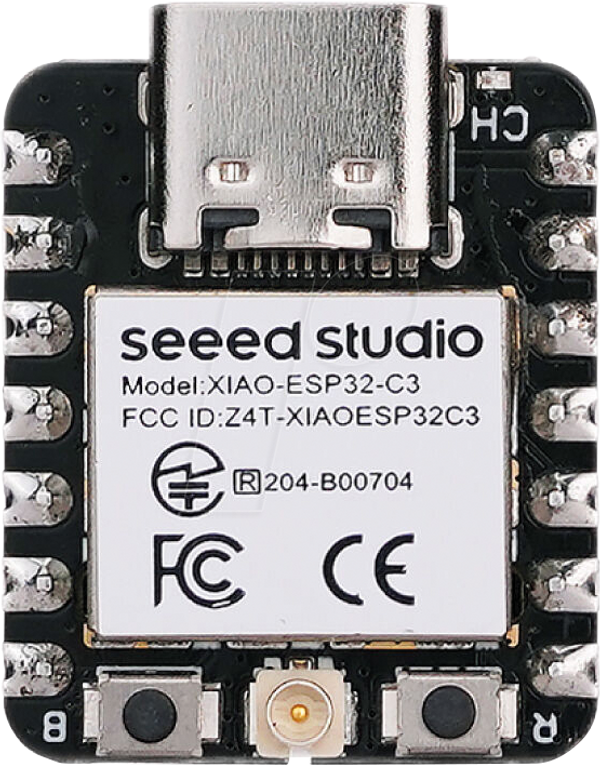

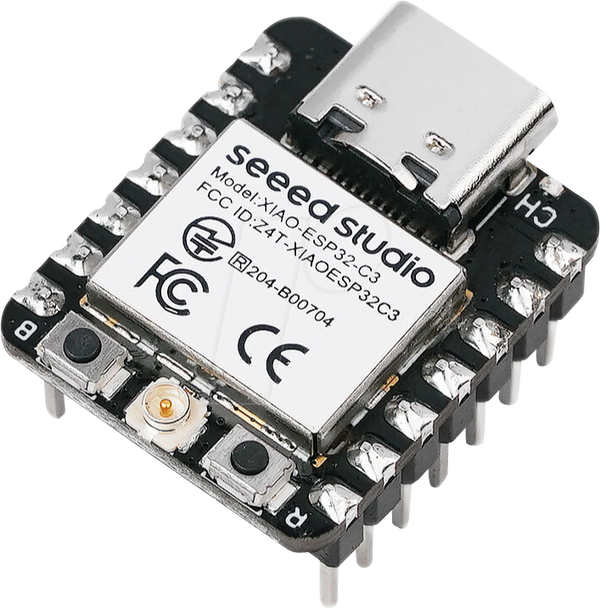

Плата Seeed Studio XIAO ESP32C3 оснащена високоінтегрованим чіпом ESP32-C3 на базі 32-бітного процесора RISC-V з чотириступінчастим конвеєром і працює на частоті до 160 МГц. Плата є частиною сімейства Seeed Studio XIAO та пропонує універсальні можливості підключення та підвищення продуктивності.

• Гнучка плата мікроконтролера: інтегрує 32-бітний RISC-V чіп ESP32-C3, працює на частоті до 160 МГц, підтримує кілька портів розробки, сумісна з Arduino / CircuitPython
• відмінні радіочастотні характеристики: реалізує повні функції Wi-Fi та Bluetooth Low Energy, підтримує зв'язок на відстані понад 100 м з антеною U.FL
• витончена конструкція живлення: пропонує 4 режими роботи, включаючи режим глибокого сну зі споживанням енергії лише 44 мкА, підтримує керування літієвими батареями
• дизайн розміром з великий палець: 21 x 17,5 мм, класичний форм-фактор серії Seeed Studio XIAO, підходить для портативних пристроїв
• ідеально підходить для виробництва: підходить для макетних плат та SMD-конструкція, без компонентів на задній панелі

Чіп ESP32-C3 має повноцінну підсистему Wi-Fi 2,4 ГГц, яка підтримує режими Station Mode, SoftAP Mode, SoftAP & Station Mode та Promiscuous Mode для кількох Wi-Fi-застосунків. Він також працює в режимі наднизького енергоспоживання та підтримує Bluetooth 5 та Bluetooth Mesh. Завдяки 400 КБ SRAM та 4 МБ флеш-пам'яті, чіп пропонує достатньо місця для широких можливостей програмування, що робить його ідеальним для сценаріїв керування Інтернетом речей.

Плата зберігає класичний дизайн розміром з мініатюру та елегантний стиль продуктів сімейства XIAO, а також оснащена мікросхемою заряджання акумулятора та інтегрованою схемою для покращення портативності. В комплект входить зовнішня антена для підвищення потужності сигналу для бездротових застосувань. Плата має 11 цифрових контактів вводу/виводу, які можна використовувати як контакти ШІМ, та 4 аналогові контакти вводу/виводу, які можна використовувати як контакти АЦП. Вона підтримує послідовні порти зв'язку UART, IIC та SPI.

Компактний та витончений дизайн апаратного забезпечення та потужний вбудований чіп, запрограмований за допомогою Arduino, роблять плату ідеальною для портативних та носимих пристроїв та інших застосувань.

Технічні характеристики

Процесор: ESP32-C3 SoC

Одноядерний 32-бітний RISC-V процесор з чотириступінчастою конвеєрною обробкою даних, що працює до 160 МГц

Бездротовий зв'язок: Повна підсистема Wi-Fi 2,4 ГГц

Bluetooth 5.0 / Bluetooth Mesh

Вбудована пам'ять: 400 КБ SRAM та 4 МБ флеш-пам'яті

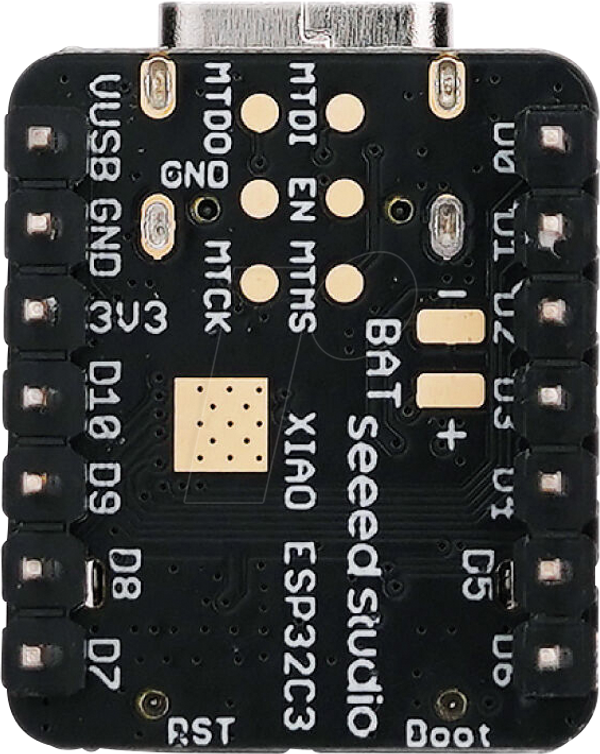

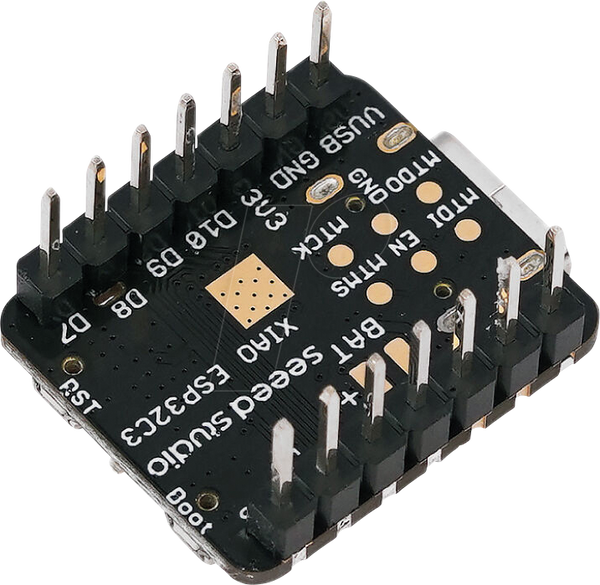

Інтерфейси: 1 x UART, 1 x IIC, 1 x SPI, 11 x GPIO (ШІМ), 4 x АЦП

1 x кнопка скидання, 1 x кнопка завантаження

Розміри: 21 x 17,5 мм

Живлення: Робоча напруга схеми: 3,3 В при 200 мА

Струм зарядки: 50 мА / 100 мА

Вхідна напруга (VIN): 5 В

Споживання енергії в режимі глибокого сну: Модель глибокого сну: < 44 мкА

Споживання енергії при активації Wi-Fi: Активна модель:< 75 mA

Модель сну модему:< 25 mA

Модель легкого сну:< 4 mA

Споживання енергії при активації BLE: Модель сну модему:< 27 mA

Модель легкого сну:< 10 mA

Робоча температура: -40 ... +85 °C

Плата Seeed Studio XIAO ESP32C3 — це гнучка та потужна плата мікроконтролера, ідеальна для IoT та бездротових застосувань. Завдяки чудовим радіочастотним характеристикам, витонченій конструкції живлення та компактному форм-фактору, вона ідеально підходить для портативних та носимих пристроїв.

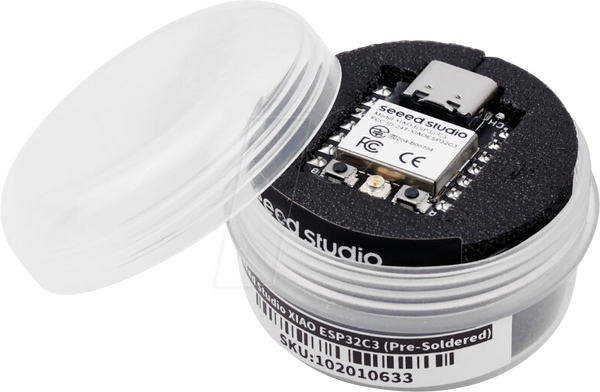

Обсяг поставки

• Seeed Studio XIAO ESP32C3

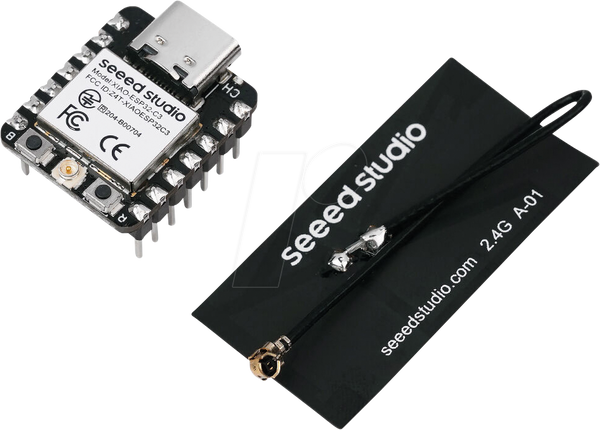

• Антена
