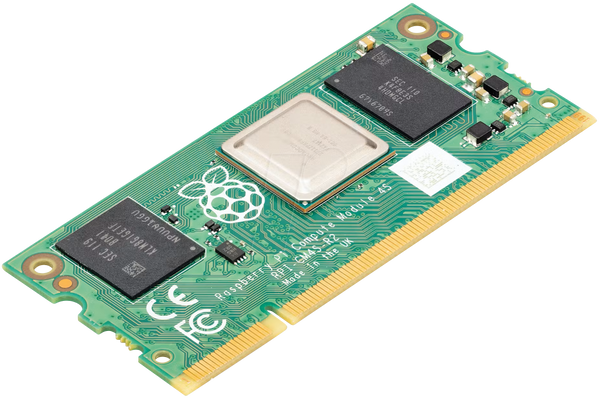

Модуль Raspberry Pi Compute Module 4S, 4 ГБ ОЗУ, 32 ГБ eMMC

CM4S4GB32GB = SC01769

Обчислювальний модуль 4S

Базований на архітектурі Raspberry Pi 4 Model B, обчислювальний модуль 4S призначений для промислових клієнтів, які переходять з обчислювального модуля 3 або 3+. Для нових клієнтів, які розробляють продукти, рекомендується використовувати обчислювальний модуль Raspberry Pi 4.

Обчислювальний модуль Raspberry Pi 4 SODIMM (CM4S) — це система на модулі (SoM), яка містить процесор, пам'ять, флеш-пам'ять eMMC та допоміжні схеми живлення. Ці модулі дозволяють розробникам використовувати апаратне та програмне забезпечення Raspberry Pi у власних системах та форм-факторах. Обчислювальні модулі форм-фактора SODIMM мають 18 додаткових контактів GPIO порівняно зі стандартними платами Raspberry Pi, загалом 46, що дає розробникам більше можливостей.

Технічні характеристики

• Форм-фактор: 67,6 мм × 31,0 мм (сумісний з механічною специфікацією JEDEC MO-224 для 200-контактної DDR2)
• Процесор: Broadcom BCM2711 чотириядерний 64-бітний Cortex-A72 (Arm v8) з тактовою частотою 1,5 ГГц
• можливі варіанти оперативної пам'яті: 1 ГБ, 2 ГБ, 4 ГБ, 8 ГБ LPDDR4-3200 SDRAM

• можливі варіанти сховища eMMC: 0 ГБ (лише CM4SLite), 8 ГБ, 16 ГБ або 32 ГБ флеш-пам'яті eMMC
• Варіанти підключення:
• 1× порт USB 2.0 (високошвидкісний)
• 46 × сигнали GPIO
• 1 × SDIO 2.0 (лише CM4SLite)
• Відео:
• 1× порт HDMI 2.0 (підтримка до 4Kp60)
• 1× 2-доріжковий інтерфейс дисплея MIPI DSI
• 1× 4-доріжковий інтерфейс дисплея MIPI DSI
• 1× 2-доріжковий інтерфейс камери MIPI CSI
• 1× 4-смуговий інтерфейс камери MIPI CSI
• 1 композитний телевізійний вихід (PAL або NTSC)
• Мультимедіа:
• H.265 (HEVC) (декодування до 4Kp60),
• H.264 (декодування до 1080p60, кодування 1080p30)
• Графіка OpenGL ES 3.0
• Вхідна напруга: Потрібне живлення VBAT (2,5 В - 5 В) та +3,3 В

• Розташування виводів обчислювального модуля 4S відрізняється від розпаковки модуля DDR2 SODIMM; вони електрично несумісні.
• Для старіших обчислювальних модулів потрібна була напруга +1,8 В. Напруга +1,8 В зазвичай більше не використовується, але може бути передбачена для зворотної сумісності.

• Обчислювальний модуль Raspberry Pi 4S пройшов ретельне тестування на відповідність вимогам та відповідає стандартам, що вимагаються в багатьох країнах.
• Обчислювальний модуль 4S залишатиметься у виробництві щонайменше до січня 2034 року.
• Важливу інформацію щодо переходу з CM1 або CM3(+) на CM4S можна знайти в розділі «Технічні характеристики».
