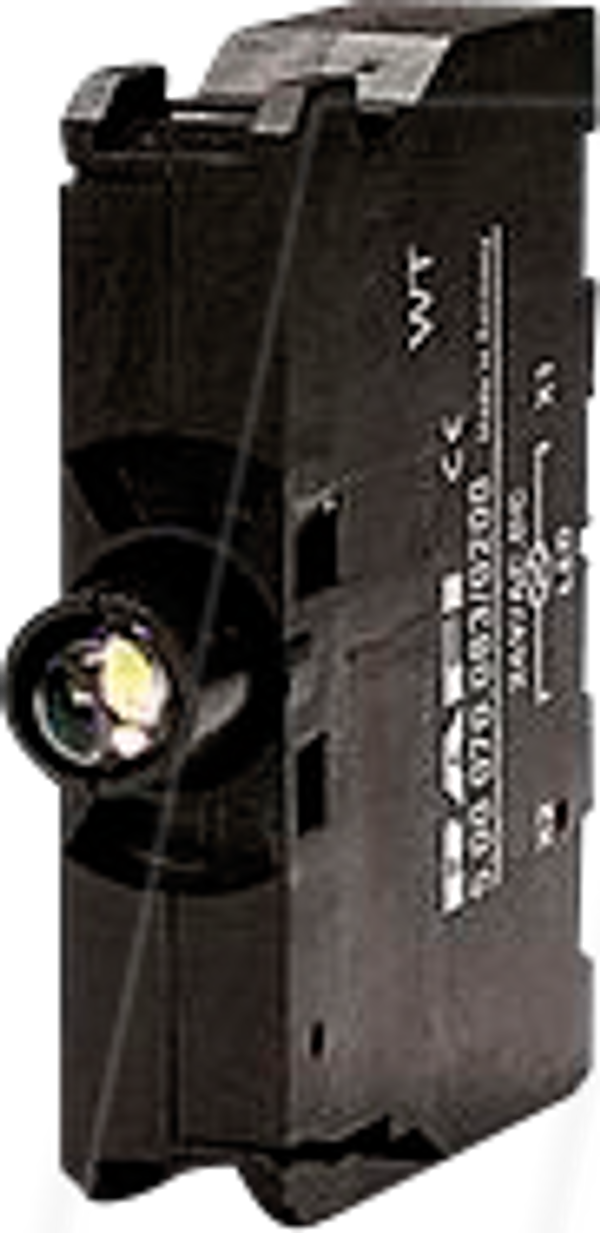

RAFIX 22 QR, светодиодный элемент, резьбовое соединение, без муфты, 24

Пристрої керування RAFIX - це модульні пристрої, що складаються з декількох частин, в сімействі RAFIX 22 QR вони завжди складаються з виконавчого елемента, муфти і перемикаючого елемента, або з кріплення світильника, муфти і патрона для лампи. При монтажі спочатку в муфту вставляються перемикаючі елементи і патрони для ламп. Потім цей блок закріплюється на приводі або сигнальному світильнику. Для роз'єднання необхідно натиснути на байонетний важіль.

Для приводів і світильників з підсвічуванням, будь ласка, використовуйте цоколь лампи / світлодіодний елемент в якості середнього елемента в муфті. Комутаційні елементи з різними кольорами запобігають плутанині в підшипнику та при з'єднанні:

• 1/2 НЗ контакти = 1/2 червоні бічні кришки
• 1/2 NO-контактів = 1/2 зелених бічних кришок
• 1 розмикаючий контакт і 1 замикаючий контакт = 1 червона і 1 зелена бічні кришки
• Срібні контакти = основний колір корпусу чорний
• Золоті контакти = колір основи корпусу сірий
• Патрон і світлодіодний елемент = повністю чорний
• Клеми, що належать до пари контактів, позначені кольором з боку клем і мають коди контактів: 1-2 = NC, 3-4 = NO
