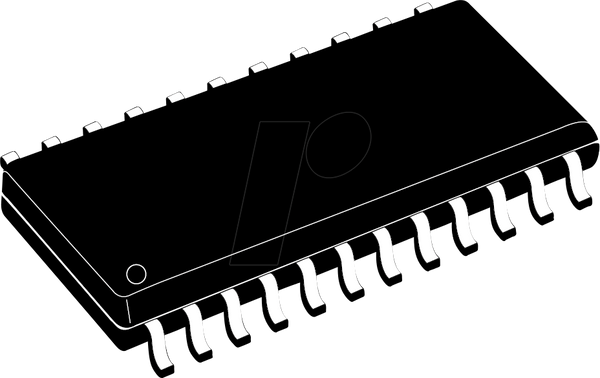

ЦАП, 8-разрядный, 4-канальный, µP-совместимый, SOL-24

8-розрядний, 5 us Quad ЦАП, паралельний вхід, одночасне оновлення, двійкове кодування входу

Опис:

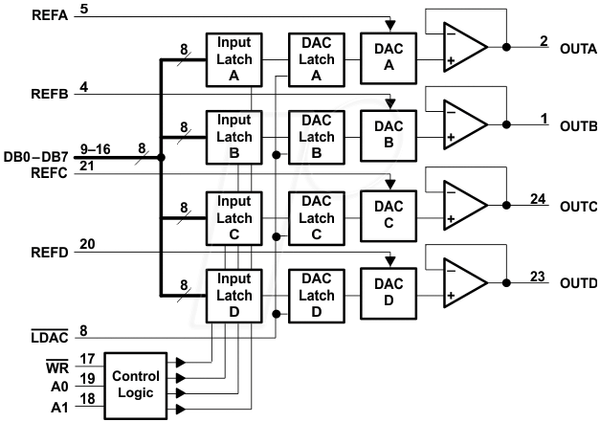

TLC7225 складається з чотирьох 8-бітних цифро-аналогових перетворювачів (ЦАП) з виходом напруги, вихідними буферними підсилювачами та інтерфейсною логікою з подвійною регістровою буферизацією. Для кожного з ЦАП передбачені окремі вбудовані фіксатори. Дані передаються в один з цих фіксаторів даних через загальний 8-бітний вхідний порт, сумісний з TTL/CMOS (5 В). Керуючі входи A0 та A1 визначають, який ЦАП завантажується, коли WR\ стає низьким. Тільки дані, що зберігаються в регістрах ЦАП, визначають аналогові виходи перетворювачів. Подвійна регістрова буферизація дозволяє одночасне оновлення всіх чотирьох виходів під керуванням LDAC\. Всі логічні входи сумісні з рівнями TTL та CMOS, а логіка керування сумісна за швидкістю з більшістю 8-бітних мікропроцесорів. Кожен ЦАП містить вихідний буферний підсилювач, здатний видавати вихідний струм до 5 мА. Характеристики TLC7225 розраховані на вхідні опорні напруги від 2 В до VDD - 4 В з подвійним живленням. Конфігурація ЦАП з режимом роботи за напругою дозволяє працювати TLC7225 від однієї шини живлення з опорною напругою 10 В. TLC7225 виготовлено за технологією LinBiCMOSTM, яка була спеціально розроблена для інтеграції високошвидкісних цифрових логічних схем та прецизійних аналогових схем на одному кристалі. TLC7225 має спільну 8-бітну шину даних з окремими фіксаторами ЦАП. Це забезпечує універсальну архітектуру керування для простого інтерфейсу з мікропроцесорами. Всі сигнали ввімкнення фіксаторів спрацьовують за рівнем.
Об'єднання чотирьох ЦАП, чотирьох операційних підсилювачів та інтерфейсної логіки в невеликому 24-контактному корпусі SOIC шириною 0,3 дюйма дозволяє значно зменшити вимоги до місця на платі та забезпечує підвищену надійність в системах, що використовують декілька перетворювачів. Розведення виводів оптимізує компонування плати: всі аналогові входи і виходи знаходяться на одному кінці корпусу, а всі цифрові входи - на іншому.
TLC7225C розрахований на роботу за температури від 0°C до 70°C. TLC7225I розрахований на роботу за температури від -25°C до 85°C.

Особливості:
- Чотири 8-бітні цифро-аналогові перетворювачі з індивідуальними опорними напругами
- Прямий біполярний режим роботи без зовнішнього підсилювача рівня
- Сумісний з мікропроцесором
- Сумісний з TTL/CMOS
- Можливість роботи з одним джерелом живлення
- Можливість одночасного оновлення
- Кодування двійкових входів

Заявки:
- Контроль процесів
- Автоматичне випробувальне обладнання
- Автоматичне калібрування великих системних параметрів, наприклад, коефіцієнта підсилення/зміщення
