ЦАП, 8-разрядный, 4-канальный, ±1 LSB, DIL-14

Чотири 8-розрядні цифро-аналогові перетворювачі

Опис:
TLC5620C і TLC5620I - це чотири 8-розрядні цифро-аналогові перетворювачі (ЦАП) з буферизованими опорними входами (з високим імпедансом). ЦАП виробляють вихідну напругу, яка коливається в діапазоні від одного до двох разів більше опорної напруги та напруги GND, і є монотонною. Пристрій простий у використанні, працює від одного джерела живлення 5 В. Для забезпечення повторюваності умов запуску передбачено функцію скидання при увімкненні живлення.

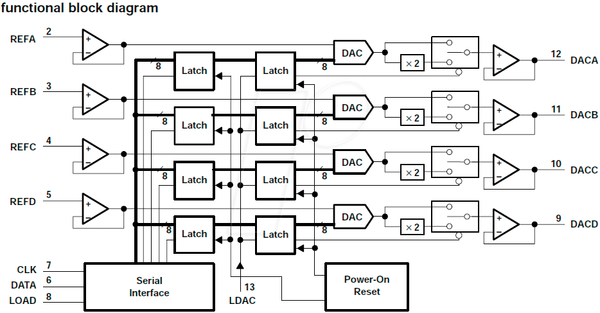

Цифрове керування TLC5620C і TLC5620I здійснюється через просту трипровідну послідовну шину, яка сумісна з CMOS і легко підключається до всіх популярних мікропроцесорних і мікроконтролерних пристроїв. 11-бітне командне слово складається з восьми бітів даних, двох бітів вибору ЦАП і біта діапазону, останній з яких дозволяє вибирати між вихідним діапазоном в 1 або 2 рази. Регістри ЦАП мають подвійну буферизацію, що дозволяє записувати в пристрій повний набір нових значень, після чого всі виходи ЦАП оновлюються одночасно за допомогою управління LDAC. Цифрові входи мають тригери Шмітта для високої завадостійкості.
14-вивідний корпус малого контуру (D) дозволяє цифрове керування аналоговими функціями в умовах обмеженого простору. TLC5620C призначений для роботи від 0°C до 70°C. TLC5620I призначений для роботи від -40°C до 85°C. TLC5620C та TLC5620I не потребують зовнішнього підлаштування.

Особливості:
- Чотири 8-бітні ЦАП з виходом напруги
- Робота з одним джерелом живлення 5 В
- Послідовний інтерфейс
- Входи опорного сигналу з високим опорним опором
- Програмований діапазон виходу 1 або 2 рази
- Можливість одночасного оновлення
- Внутрішнє скидання живлення
- Низьке енергоспоживання
- Напівбуферизований вихід

Заявки:
- Програмовані джерела напруги
- Підсилювачі/атенюатори з цифровим керуванням
- Мобільний зв'язок
- Автоматичне випробувальне обладнання
- Моніторинг та контроль процесів
- Синтез сигналів
