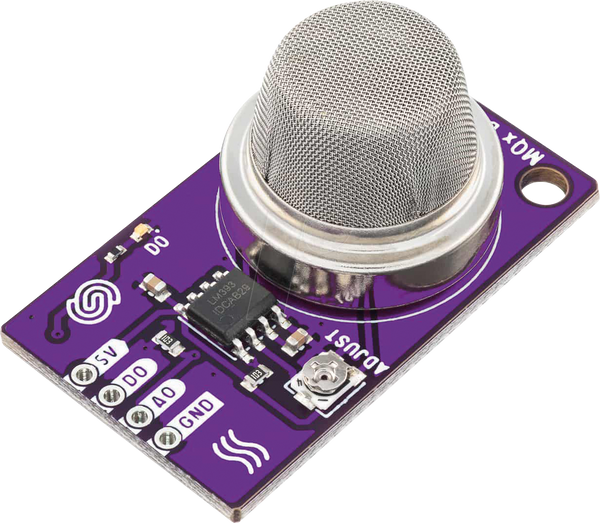

Платы разработчика - газовый датчик, датчик природного газа и метана, MQ-4

Дослідження плати MQ4 показує її центральну роль у виявленні природного газу та метану (CH4) у повітрі. Як точний прилад для вимірювання концентрації газу, вона використовується в різних середовищах для забезпечення безпеки та моніторингу.

• Датчик виявляє концентрацію газу від 200 до 10 000 ppm

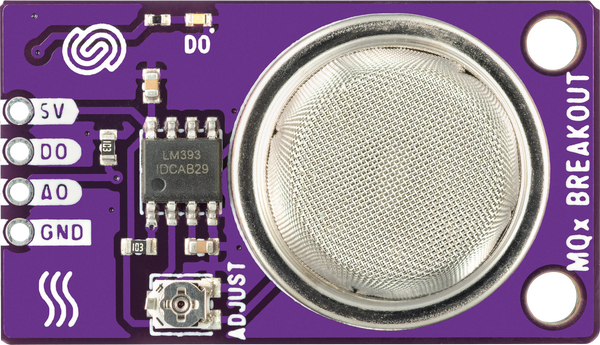

• Має цифровий (DO) та аналоговий (AO) виходи
• Потрібен 24-годинний час попереднього прогріву для досягнення робочої температури
• Світлодіодний індикатор вказує на виявлення газу

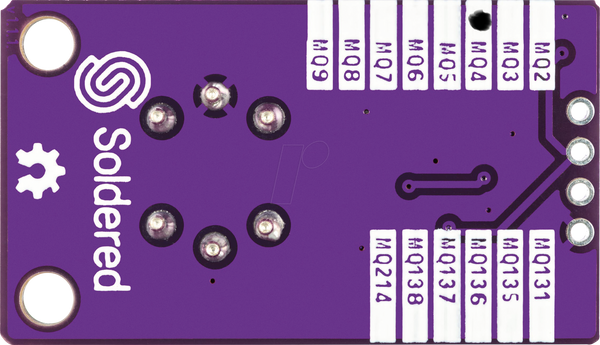

• Оснащений двома монтажними отворами та чотирма контактами для пайки

Плата розподілу MQ4 використовує ефективний механізм для виявлення природного газу та метану шляхом вимірювання змін опору, що виникають, коли газ присутній у різних концентраціях. Після необхідного часу попереднього нагрівання протягом 24 годин для досягнення оптимальної робочої температури датчик може швидко реагувати на зміни концентрації повітря. Цифрові та аналогові виходи датчика пропонують гнучкі можливості передачі даних. Цифровий вихід досягається шляхом встановлення порогового значення на потенціометрі, тоді як аналоговий вихід залежить від інтенсивності навколишнього газу.

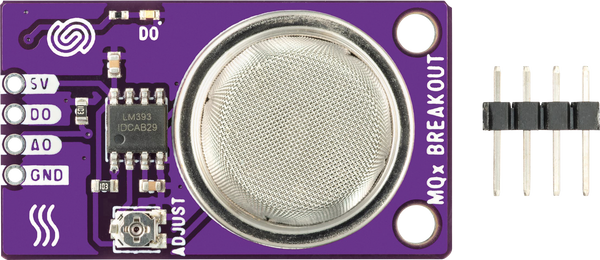

Довговічність датчика MQ4 дозволяє використовувати його протягом багатьох років без потреби в значному технічному обслуговуванні. Тим не менш, важливо захищати датчик від води, замерзання та високоагресивних газів, щоб запобігти пошкодженню та скоротити термін його служби. Простий монтаж за допомогою монтажних отворів та штифтів, що постачаються в комплекті, забезпечує швидкий та нескладний монтаж.

Технічні характеристики

• Рівень логічної напруги: 5 В
• Робоча напруга: 5 В
• Робоча температура: від -10 °C до 50 °C
• Виявляє: СПГ (стиснутий природний газ), метан
• Діапазон виявлення газу: 200 ... 10 000 ppm
• Час попереднього розігріву: 24 год
• Монтажні отвори: 2
• Розміри: 22 x 38 мм

Таким чином, плата MQ4 забезпечує ефективне рішення для довгострокового моніторингу природного газу та метану в повітрі. Її простота використання в поєднанні зі швидким відгуком та довговічністю робить її цінним інструментом для побутового та промислового застосування. Використання цього датчика разом з Arduino (або сумісною платою, такою як Dasduino) відкриває широкі можливості для розробки систем вимірювання газу.

Зовнішні посилання
https://github.com/SolderedElectronics/Methane.-CNG-sensor-MQ4-breakout-hardware-design
