Платы для разработчиков - Плата мониторинга текущего состояния,

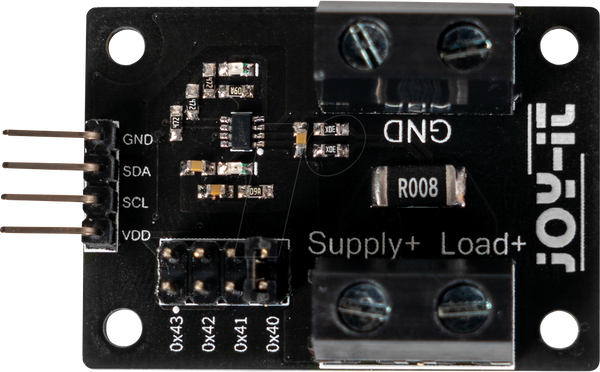

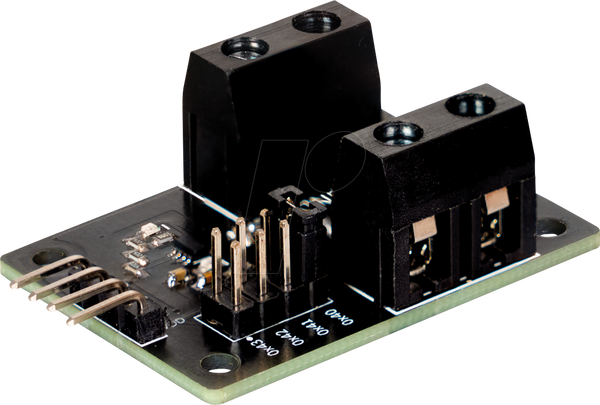

Продукт являє собою 16-бітний модуль для моніторингу електричного струму з інтерфейсом I2C, який підходить для різних напруг цифрової шини, таких як 1,8 В, 3,3 В та 5,0 В. Він вимірює напругу за допомогою зовнішнього резистора та надає інформацію про струм, напругу шини та потужність. Значення можна зчитувати безпосередньо в амперах для струму та у ватах для потужності.

Пристрій контролює напругу шини на виводі IN та може спрацьовувати сигнал тривоги у разі перевищення або зниження струму, а також перевищення або зниження напруги, що візуально сигналізується червоним світлодіодом. Крім того, модуль виявляє протікання струму при напругах шини в діапазоні від 0 В до 48 В, незалежно від робочої напруги.

Технічні характеристики
- Напруга живлення: 1,7 - 5,5 В постійного струму
- Діапазон вимірювання: 0 - 20 А
- Логічний рівень: 1,7 - 5,5 В
- Діапазон синфазної напруги: 0 - 48 В
- Інтерфейс зв'язку: I2C, стандартна адреса 0x40, вибирається за допомогою перемички: 0x40, 0x41, 0x42, 0x43
- зелений світлодіод живлення, червоний світлодіод тривоги
- сумісний з Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit та іншими
