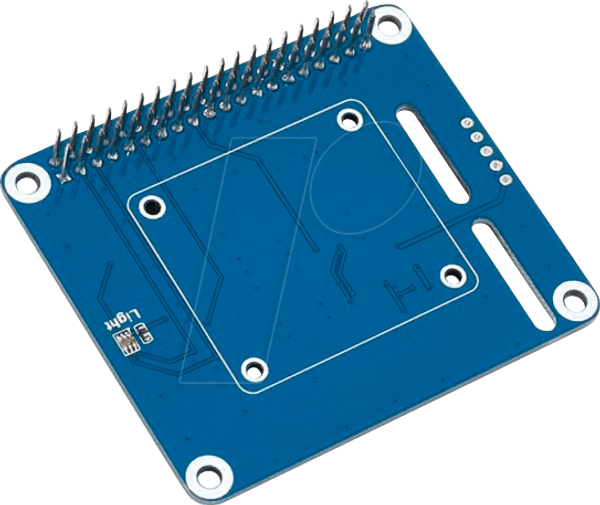

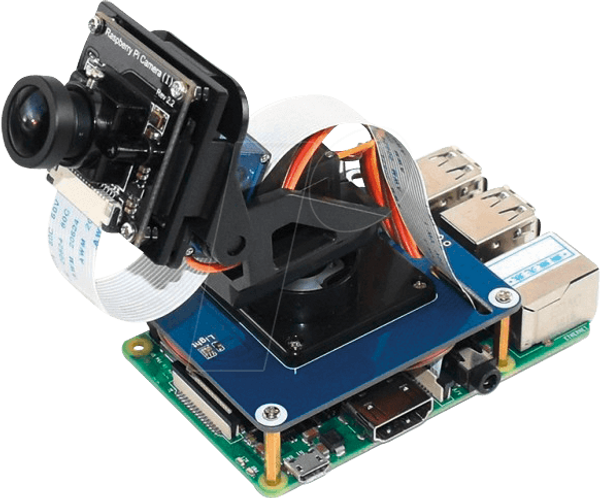

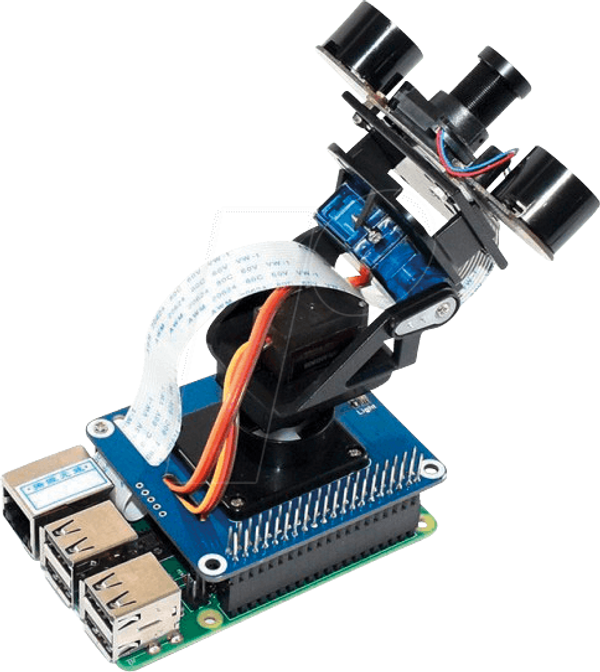

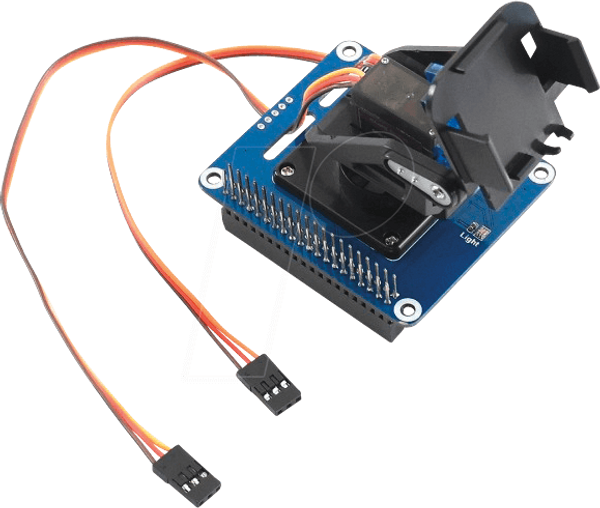

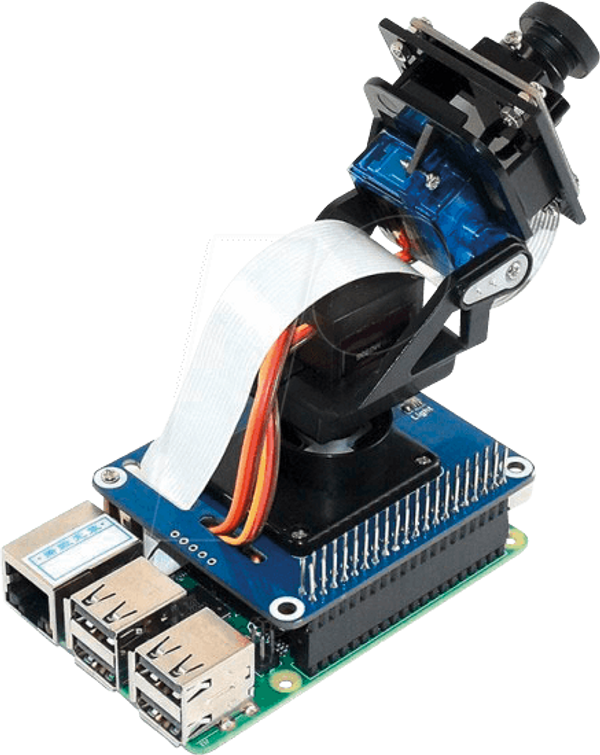

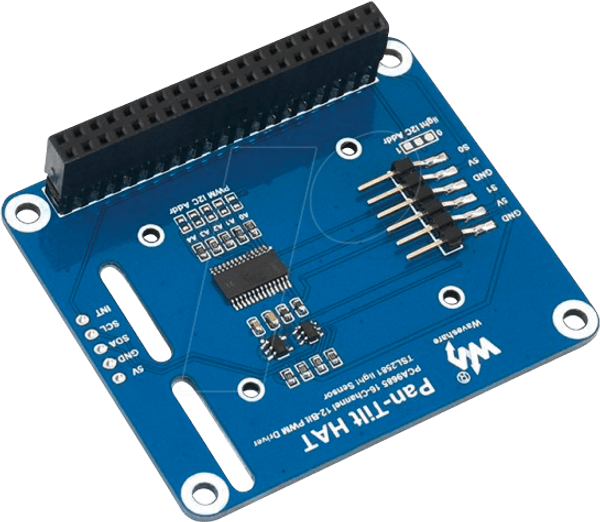

Raspberry Pi Shield - комплект с функцией панорамирования/наклона

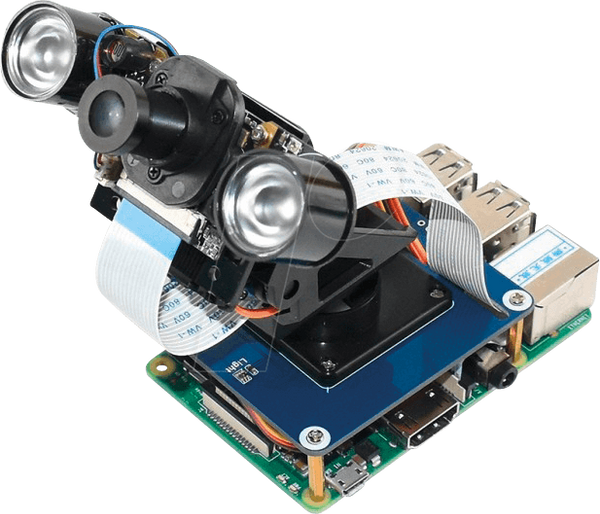

Це комплект для панорамування та нахилу з 2 ступенями свободи, розроблений для Raspberry Pi. Завдяки вбудованому ШІМ-чіпу PCA9685 та датчику навколишнього освітлення TSL2581, Pi може керувати рухом камери та вимірювати інтенсивність світла через інтерфейс I2C.

- сумісний з усіма популярними Raspberry Pi
- Інтерфейс I2C - для вимірювання руху та інтенсивності освітлення потрібні лише 2 контакти
- вбудована мікросхема PCA9685 - забезпечує 12-бітний ШІМ-сигнал з роздільною здатністю для керування рухом
- вбудований світлоцифровий перетворювач TSL2581FN з вбудованим АЦП забезпечує значення, що відповідає сприйняттю людського ока
- спеціальне акрилове скло для кріплення камери Raspberry Pi

Технічні характеристики
- ШІМ-драйвер: PCA9685
- Роздільна здатність ШІМ: 12 біт
- датчик навколишнього освітлення: TSL2581FNN
- Роздільна здатність навколишнього освітлення: 16 біт
- Комунікаційний інтерфейс: I2C
- Робоча напруга: 3,3 /5 В

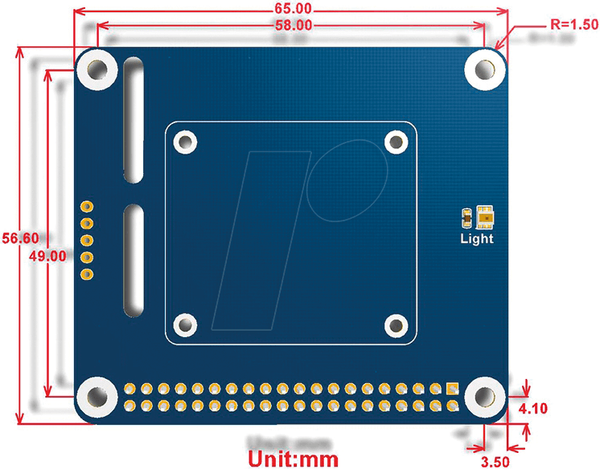

- розміри: 56,6 x 65 мм

Обсяг поставки
1x поворотна/нахилна витяжка

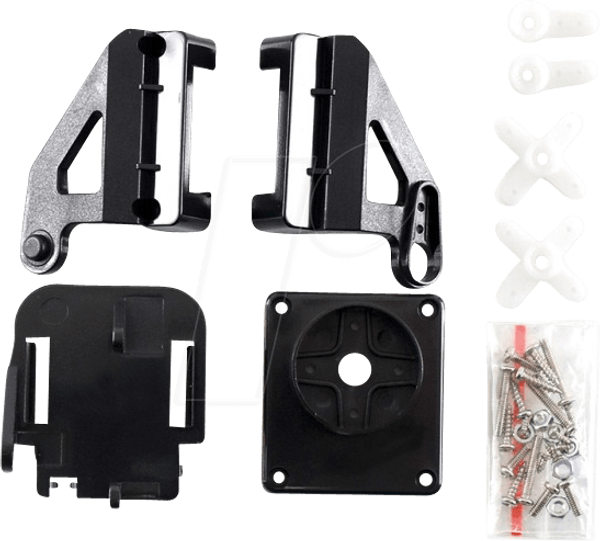

1x комплект для панорамування/нахилу з 2 ступенями свободи

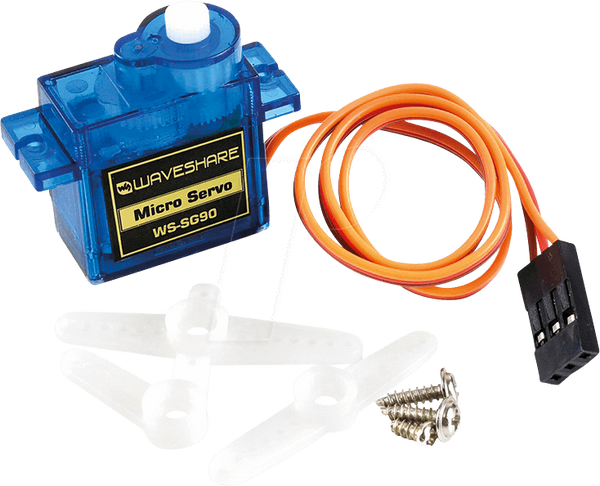

1x сервопривід SG90
1x сервопривід MG90S
1x акрилова пластина
1x пакет гвинтів M2
1x пакет гвинтів RPi

Документацію та завантаження можна знайти тут:
https://www.waveshare.com/wiki/Pan-Tilt_HAT
