Arduino - датчик температуры и влажности, SHTC3

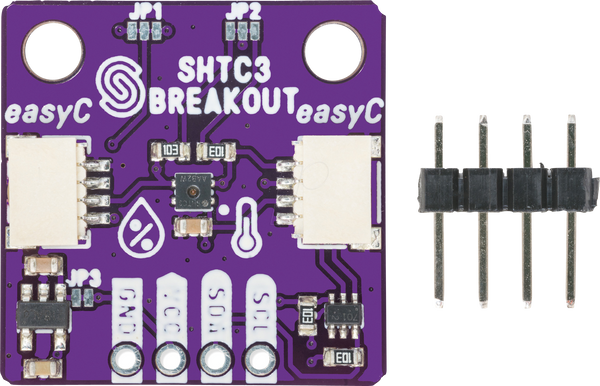

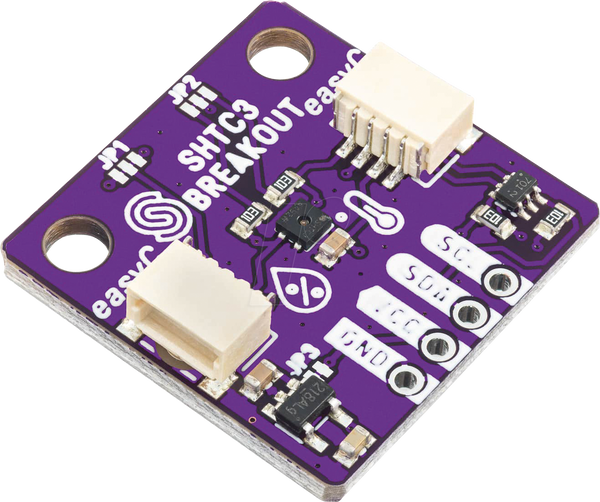

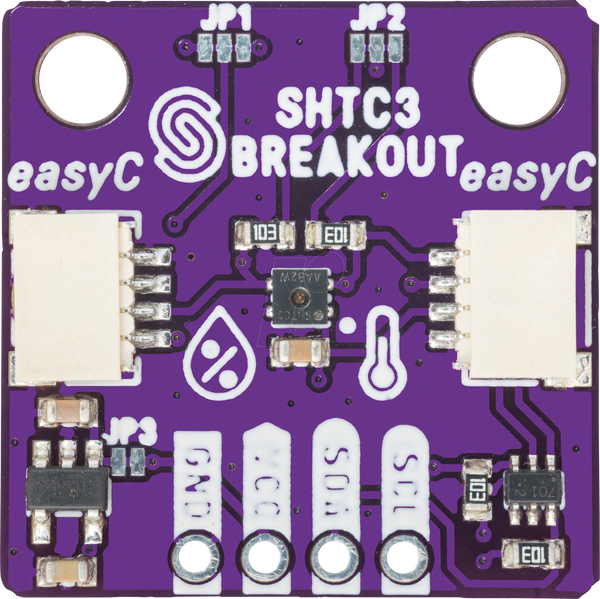

Плата розподільчої плати SHTC3 — це цифровий сенсорний модуль, який точно вимірює вологість і температуру. Завдяки точності та широкому діапазону температур, вона ідеально підходить для точного моніторингу клімату. Плата використовує протокол зв'язку I2C і розрахована на 3,3 В, але має вбудований стабілізатор на 5 В. Стандартне споживання струму платою дуже низьке — лише 430 мкА.

• Плата дозволяє легко інтегруватися в Arduino (або сумісну плату, таку як Dasduino) завдяки роз'ємам easyC для зв'язку I2C без необхідності паяння

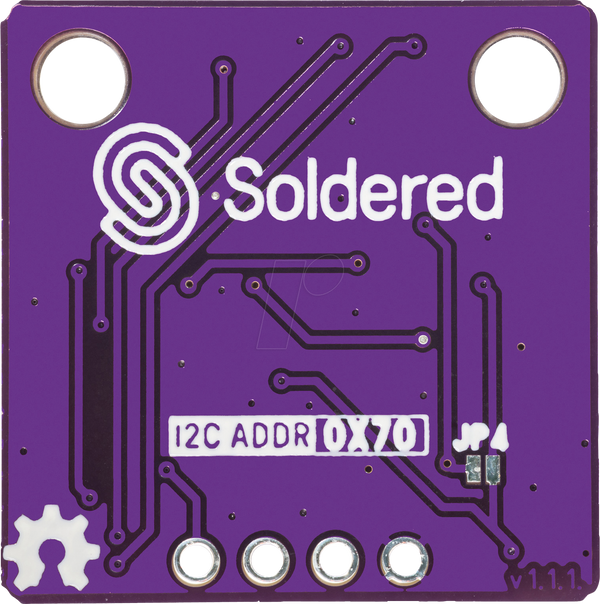

• апаратно визначена адреса I2C — 0x70
• низьке споживання енергії 430 мкА сприяє енергоефективності проекту
• Датчик вимірює точно в широкому діапазоні температур, що забезпечує універсальне застосування
• два монтажні отвори на друкованій платі забезпечують стабільне кріплення в проекті

Плата розподілу SHTC3 особливо зручна у використанні, оскільки не потребує паяння чи розмежування ліній SDA та SCL. Простота використання та точні вимірювання роблять її чудовим вибором для застосувань, де потрібні точні кліматичні дані, наприклад, у теплицях або системах контролю клімату в приміщеннях. Низьке енергоспоживання та можливість легкої інтеграції плати в існуючі проекти додають їй привабливості.

Технічні характеристики

• Стандартне споживання енергії: 430 мкА
• Споживання струму в режимі очікування: 45 мкА
• Рівень логічної напруги: 3,3 В
• Робоча напруга: 3,3 В (вбудований стабілізатор на 5 В)
• Діапазон вимірювання температури: -40 ... 125 °C; ± 0,2 °C
• Діапазон вимірювання відносної вологості: 0 ... 100%; ± 2% відносної вологості
• Зв'язок: I2C (адреса: 0x70)
• Сумісність з easyC/Qwiic
• Монтажні отвори: 2
• Розміри: 22 x 22 мм

Таким чином, плата керування SHTC3 пропонує точне та енергоефективне рішення для моніторингу вологості та температури. Вона проста в установці та ідеально підходить для широкого спектру застосувань. Її технічні характеристики та простота використання роблять її надійним вибором для розробників та любителів, яким потрібен точний моніторинг навколишнього середовища.

easyC
easyC — це надійна система з'єднання, яка оптимізує з'єднання за допомогою JST-SH-сумісних роз'ємів (JST 4-pin) мікроконтролерів, датчиків та виконавчих механізмів. Вона пропонує безпаяльне з'єднання, послідовне з'єднання кількох пристроїв (ланцюжкове з'єднання), безпомилкове проектування, паралельне з'єднання, універсальну сумісність та проміжну сумісність з Qwiic (система з'єднання Sparkfun), що спрощує розробку прототипів. Додаткову інформацію про easyC можна знайти в розділі «Технічні характеристики».

Зовнішні посилання
https://github.com/SolderedElectronics/Soldered-SHTC3-Temperature-Humidity-Sensor-Arduino-Library
