Платы разработчика - Датчик Bosch BME688

За допомогою цього комбінованого датчика якості повітря від Bosch (BME688) ви можете вимірювати різні параметри навколишнього повітря.

Виділений пункт# Якість повітря (IAQ - індекс якості повітря в приміщенні), розрахований за допомогою програмного забезпечення Bosch (бібліотека ОЧЕС).
пункт# температура повітря
пункт# тиск повітря
пункт# вологість
- Значення летких органічних сполук у повітрі

Датчик є наступником популярної моделі BME680. На додаток до своїх функцій він пропонує аналіз газів з підтримкою машинного навчання. Датчик можна навчити за допомогою програмного забезпечення BME AI Studio для виявлення різних газових сумішей та їх присутності (наприклад, кава, ...).
За допомогою цього датчика та програмного забезпечення BSEC від Bosch ви можете легко визначити, коли рекомендується провітрити приміщення, щоб забезпечити покращення самопочуття завдяки свіжому повітрю. Виявляйте цвіль, сірководень та інші шкідливі речовини в повітрі. Розрізняйте запахи та автоматизуйте системи вентиляції.

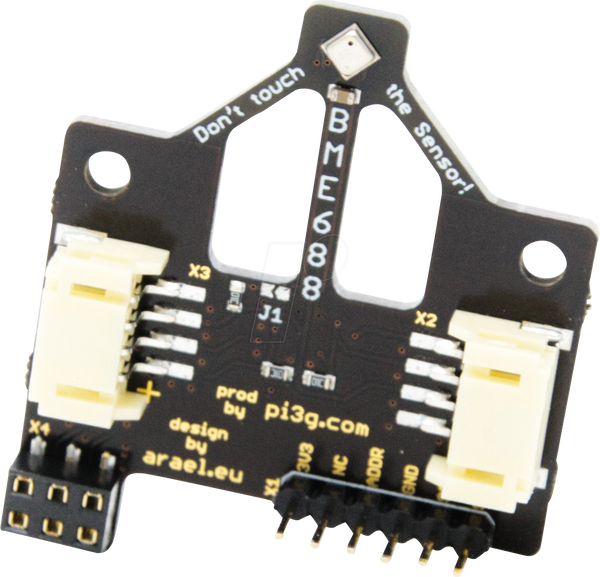

Плата розняття I2C з датчиком Bosch
- підключається безпосередньо до всіх популярних плат Raspberry Pi
- роз'ємні контакти, сумісні з Raspberry Pi Pico - підключаються безпосередньо до макетної плати поруч
- підключено окремо від плати Raspberry Pi - тому немає спотворень від джерел тепла, таких як процесор
- два роз'єми інтерфейсу I2C, сумісні з Grove, дозволяють легко підключатися до інших платформ, наприклад, Arduino (3,3 В!) та деяких плат ESP32.

Діапазон вимірювання
- тиск: 300 ... 1100 гПа
- Вологість: 0 .. 100%
температура пункту №: -40 .. 85 °C

Інші особливості- низьке енергоспоживання (3,9 мА у стандартному режимі сканування газу, значення для сенсорного чіпа BME688)
- резистивне вимірювання ЛОС (летких органічних сполук)
- Розрахунок якості повітря в приміщенні (IAQ) за допомогою бібліотеки BSEC від Bosch
- ідентифікація різних газових сумішей, датчик можна навчати за допомогою Bosch AI Studio
- Інтерфейс I2C для зв'язку з BME688
- 2 роз'єми розширення, сумісні з Grove (I2C / 3,3 В)
- рівень даних 3,3 В (сумісний з Raspberry Pi)
- напруга живлення 3,3 В

ПорадаВи можете використовувати перемичку J1 для запуску плат BME688 під двома різними адресами - таким чином, на одному роз'ємі I2C можуть працювати до двох плат BME688, наприклад, з'єднаних разом як Grove-сумісні модулі!

ПриміткаПри підключенні до Raspberry Pi вбудований перетворювач напруги LDO використовує напругу живлення 5 В від одноплатного комп'ютера, щоб забезпечити достатню потужність через два Grove-сумісні роз'єми.

Зовнішні посилання
https://pi3g.com/wp-content/uploads/2021/04/BME688.zip
https://www.bosch-sensortec.com/software-tools/software/bme688-software/
https://www.bosch-sensortec.com/products/environmental-sensors/gas-sensors/bme688/#documents
