Arduino — лазерный датчик расстояния, от 30 мм до 4 м

Лазерный датчик расстояния VL53L1X ToF с поддержкой easyCвысокоточный датчик расстояния с технологией измерения времени пролета.

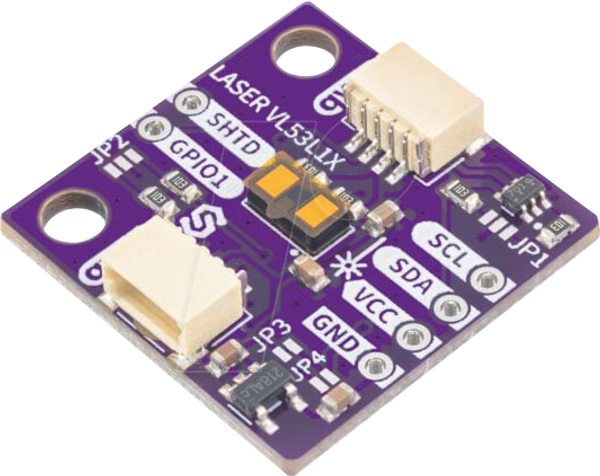

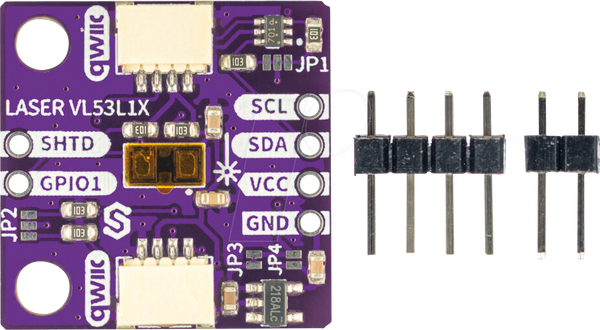

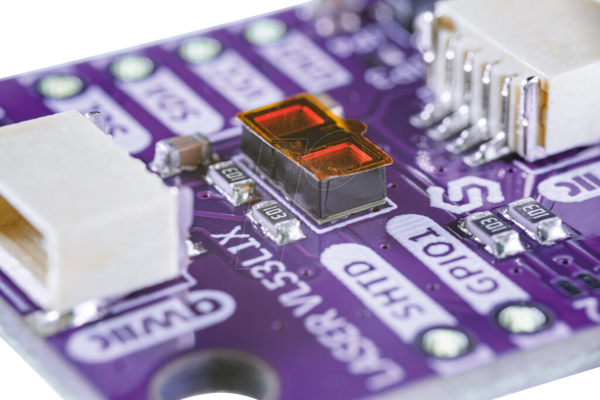

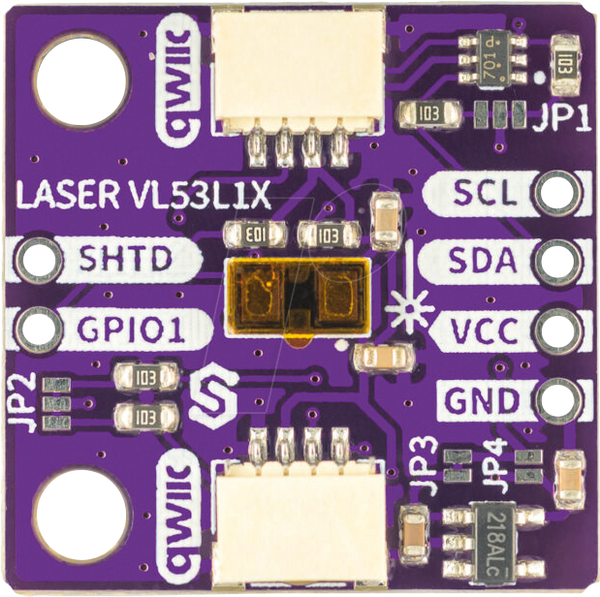

Лазерный дальномер VL53L1X ToF обеспечивает точное измерение расстояний на основе технологии измерения времени пролета. Он измеряет расстояния от 30 мм до 4 м с высокой точностью и использует невидимый лазер класса 1 с длиной волны 940 нм. Датчик подходит для применения в робототехнике, автоматизации и системах измерения расстояний.

• Измерение времени пролетаОпределяет расстояние путем измерения времени распространения света и нечувствителен к цвету или отражению от поверхности.
• Большой диапазонНадежно измеряет расстояния до 4 м с переменной частотой измерения до 50 Гц.
• Программируемое поле зренияРегулируемое поле зрения от приблизительно 15° до 27° для точного обнаружения конкретных областей.
• интерфейс I²CОбеспечивает простую интеграцию в проекты на микроконтроллерах, связь на частоте до 400 кГц.
• Компактный дизайнНизкое энергопотребление, идеально подходит для устройств с батарейным питанием и встраиваемых приложений.

Технические данные:

• Диапазон измерения: приблизительно от 30 мм до 4000 мм.
• Частота измерения: до 50 Гц
• Длина волны лазера: 940 нм (класс лазера 1)

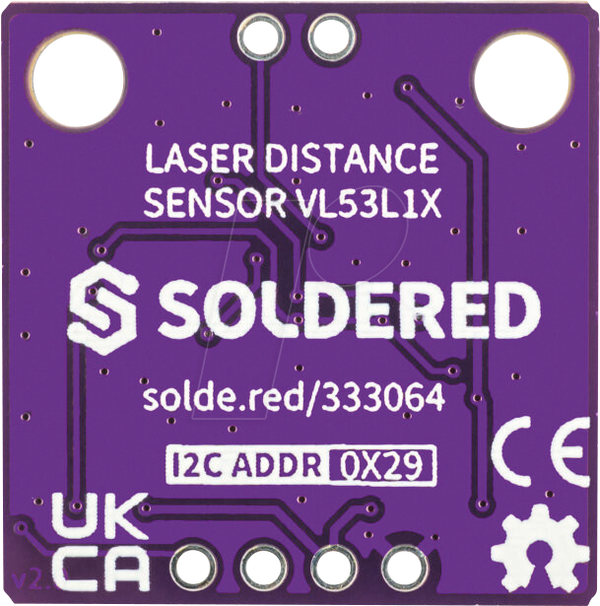

• Связь: интерфейс I²C, стандартный адрес 0x52
• Рабочее напряжение: от 2,6 В до 3,5 В
• Рабочая температура: от -20 °C до +85 °C
• Размеры: приблизительно 22 × 22 мм

Области применения:

• Робототехника и обнаружение препятствий
• Навигация и измерение расстояния с помощью дронов
• Автоматизация и складские технологии
• Датчики приближения и присутствия в системах «умного дома»
• Распознавание жестов и действий пользователя во встроенных устройствах

Лазерный дальномер VL53L1X ToF представляет собой компактное и точное решение для измерения расстояний и идеально подходит для инновационных проектов в области робототехники и автоматизации.

easyC
easyC — это надежная система соединений, оптимизирующая подключение микроконтроллеров, датчиков и исполнительных механизмов с использованием разъемов, совместимых с JST-SH (4-контактные разъемы JST). Она предлагает беспаечные соединения, последовательное подключение нескольких устройств (гирляндное соединение), безошибочную конструкцию, параллельное соединение, универсальную совместимость и промежуточную совместимость с Qwiic (система соединений Sparkfun), упрощая разработку прототипов. Дополнительную информацию о easyC можно найти в разделе «Технические характеристики».

Внешние ссылки
https://soldered.com/documentation/vl53l1x-laser-sensor/overview/
https://github.com/SolderedElectronics/Soldered-VL53L1X-Laser-Distance-Sensor-Arduino-Library
https://soldered.com/productdata/2025/10/Laser-distance-sensor-VL53L1X-breakout-Pinout.png
