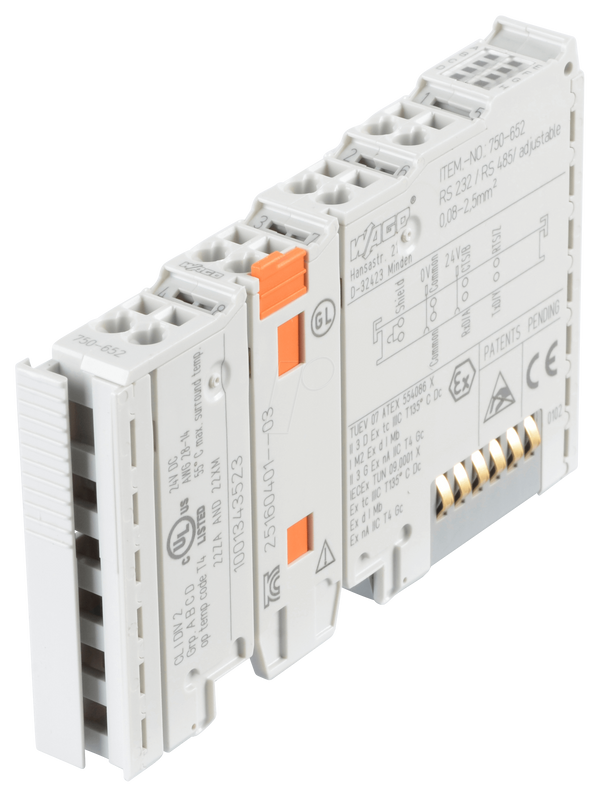

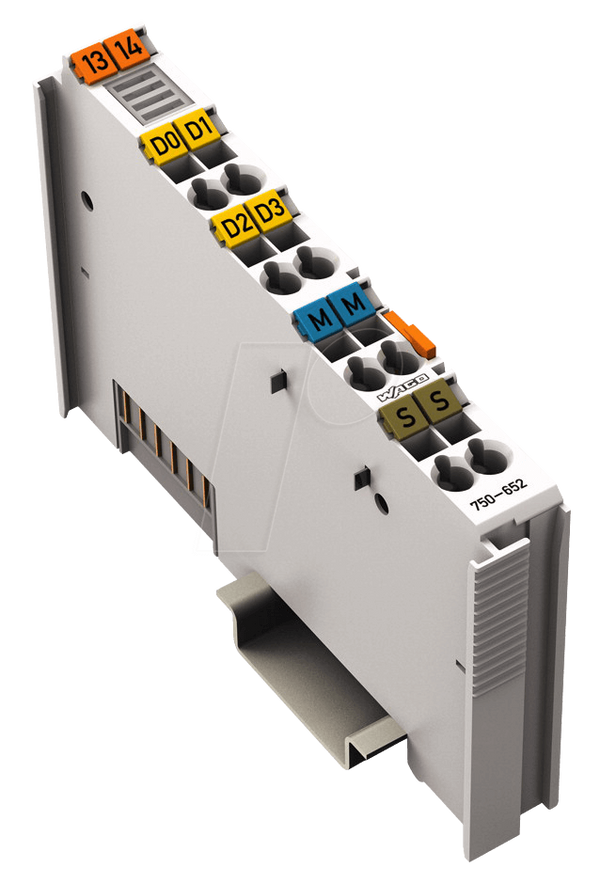

Последовательный интерфейс RS-232 C/RS-485, светло-серый

750-652

Термінал послідовного інтерфейсу дозволяє підключати до WAGO-I/O-SYSTEM 750 пристрої з інтерфейсами RS-485, RS-422 і RS-232 (опціонально). Це може бути використано для створення шлюзів від польових шин, підтримуваних WAGO-I/O-SYSTEM 750, до послідовного інтерфейсу. Модулі вводу-виводу не підтримують вищі рівні протоколів. Зв'язок є повністю прозорим для відповідного ведучого пристрою польової шини. Це забезпечує широкий спектр застосування модуля послідовного інтерфейсу. Будь-які протоколи зв'язку, які можуть знадобитися, можуть бути гнучко запрограмовані в ведучому пристрої.

Розмір буфера прийому 2560 байт дозволяє використовувати модуль навіть при високій швидкості передачі даних. При низьких швидкостях передачі даних отримані дані можуть бути оброблені в завданнях з низьким пріоритетом без втрати даних.

512-байтний буфер відправлення дозволяє передавати більші обсяги даних.

Термінал можна вільно конфігурувати за допомогою файлів WAGO-I/O-CHECK або GSD, а гнучкий вибір швидкості передачі і ширини даних дозволяє оптимально адаптувати його до конкретного застосування.


Сумісність зі з'єднувачами/контролерами:
Посібник користувача, розділ 3 Опис пристрою




Ширина внутрішніх даних: 1 x 46/1 x 22/1 x 6 байт на вході/виході (можна параметризувати), 2 байти управління/статусу

Передача бітів: RS-485/-422: ISO 8482/DIN 66259 - 4; RS-232: EIA/TIA-232-F

Канали передачі: 1 TxD/1 RxD, повний дуплекс, напівдуплекс 7 або 8 біт даних, 1 або 2 стоп-біт

Шлях передачі: RS-485/-422: макс. прибл. Кабель вита пара 1000 м, RS-232: макс. 40 м
