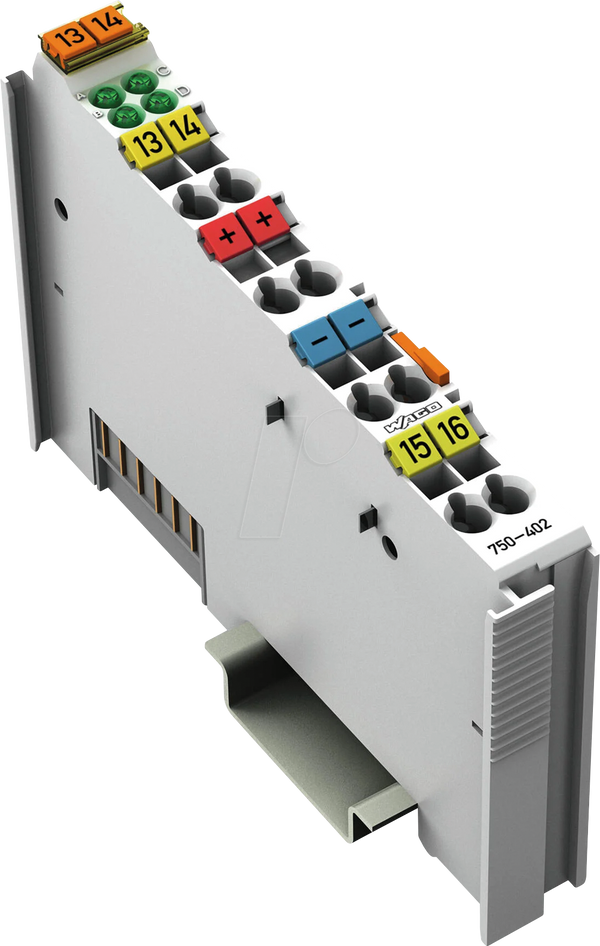

4-канальный терминал дискретного ввода, 3 мс, 24 В постоянного тока

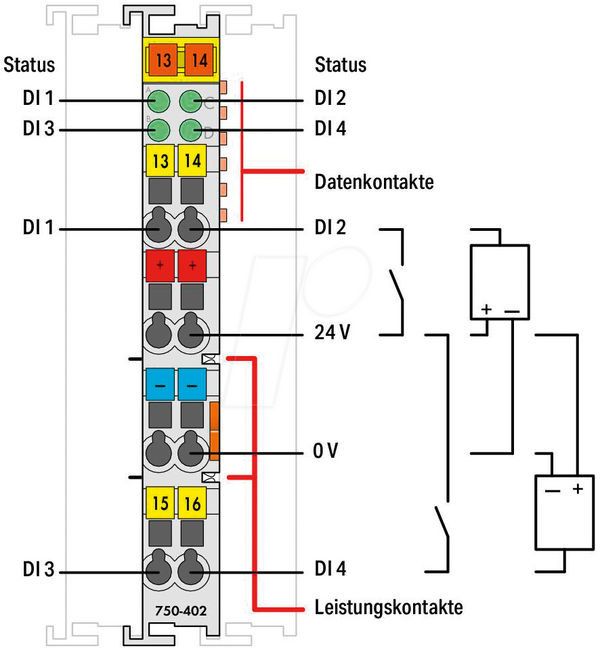

4-канальный модуль цифрового ввода 24 В постоянного тока, 2-3-проводное подключение


Модуль цифрового ввода получает управляющие сигналы из области поля, например, от датчиков.

Перед каждым входом подключен фильтр для подавления помех.

Полевой и системный уровни гальванически развязаны.

Технические характеристики

• Количество входов: 4
• Потребляемый ток (внутренний): 7,5 мА
• Напряжение через силовые контакты:
• 24 В постоянного тока (-25% до +30%)
• Сигнальное напряжение (0):
• DC -3 В ... +5 V.
• Сигнальное напряжение (1):
• DC 15 В ... 30 V.
• Входной фильтр: 3,0 мс
• Тип входного тока: 4,5 мА
• Потенциальная изоляция:
• Система/питание 500 В
• Внутренняя ширина данных: 4 бита
• Технология соединения CAGE CLAMP®
• Поперечные сечения
• 0,08 мм² ... 2,5 мм² / AWG 28 ... 14
• Монтаж на монтажную рейку TS 35
• Размеры (ШхГхД): 12 x 65 x 100 мм
