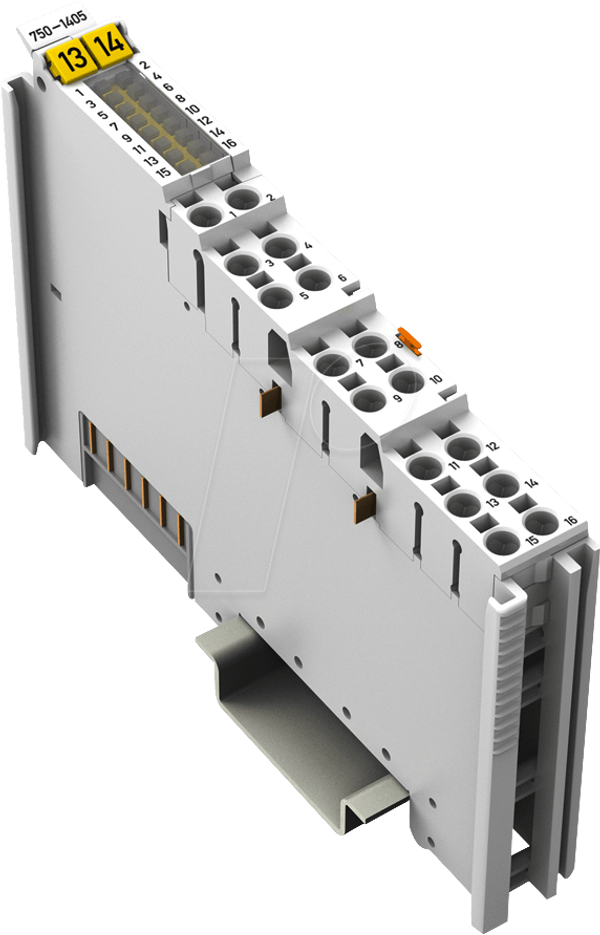

16-канальный терминал цифрового ввода, DC 24 В поз.

16-канальный терминал цифрового ввода, DC 24 В
Позитивное переключение

При ширине всего 12 мм модуль дискретного ввода имеет более 16 каналов.
Устройство регистрирует дискретные управляющие сигналы, поступающие из полевого диапазона, например, от датчиков, передатчиков, переключателей или бесконтактных датчиков.
Клемма оснащена разъемами CAGE-CLAMP®, позволяющими напрямую вставлять одножильные проводники.
Для подавления помех перед каждым входным каналом подключен RC-фильтр с постоянной времени 3,0 мс.
Состояние сигнала в каждом канале отображается с помощью зеленого светодиодного индикатора состояния.
Полевой и системный уровни гальванически развязаны друг от друга.

Количество входов: 16
Потребляемая мощность (внутренняя): 25 мА
Напряжение на силовых контактах: 24 В постоянного тока (-25% ... +30%).
Напряжение сигнала (0): DC -3 В ... +5 V
Сигнальное напряжение (1): DC +15 В ... +30 V
Входной фильтр: 3,0 мс
Типовой входной ток: +0,6 мА (при постоянном токе -3 В ... +5 В) +2,1 мА ... +2,4 мА (при постоянном напряжении 15 В...+32 В)
Разделение потенциалов: 500 В система/поле
Технология соединения: CAGE CLAMP®S
Поперечные сечения:
- 0,08 мм² одножильный/
- 0,25 мм² тонкожильный ... 1,5 мм²/AWG 28/22 ... 14
Длина зачистки изоляции 8 ... 9 мм / 0,33 дюйма
Ширина: 12 мм
Вес: 50 г
