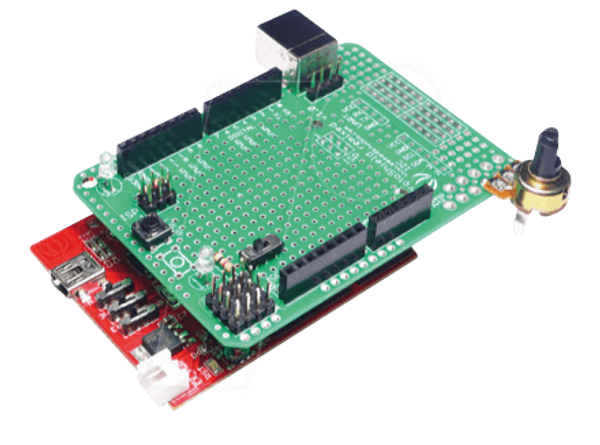

Arduino Shield - комплект Protoshield

Описание
Создайте свой собственный экран Arduino с помощью компактного и гибкого набора Proto Shield. Вы можете спаять неограниченное количество схем и использовать его во всех своих проектах Arduino. Стандартная 0,1-дюймовая сетка для прототипирования позволяет использовать широко распространенные детали и микросхемы со сквозными отверстиями. В комплект также входит ряд базовых компонентов, которые помогут вам начать работу над созданием собственного щита.

Характеристики
- Совместимость со стандартной платой Arduino
- Большая область для прототипирования с шагом 0,1"*0,1"
- Разнообразие размеров сквозных отверстий для большинства деталей.
- Разъемы UART и I2C для Arduino для удобной внешней связи.
- Два модуля расширения ISP для удобного программирования и объединения устройств в единую систему.
— На плате легко доступны провода питания 3,3 В, 5 В и заземление.
- Зона прототипирования в виде макетной платы
- USB-разъем типа B
— В комплект входят основные компоненты (кнопки, переключатели, светодиоды, резисторы, USB-разъем).

Упаковочный лист
- 1 макетная плата, совместимая с Arduino
- 1x USB-разъем типа B
- 1x 40-контактный штыревой разъем 2,54 мм
- 1x 40-контактный гнездовой разъем 2,54 мм
- 2 штыревых разъема на 40 контактов 2,54 мм
- 1x 40-контактный переходник 2,54 мм
- 3 разъема типа "мама" с 8 контактами 2,54 мм
- 1x 6-контактный гнездовой разъем 2,54 мм
- 1x гнездовой разъем ISP
- 1 штыревой разъем ISP
- 1 поворотный потенциометр на 10 кОм
- 4 резистора по 1 кОм для монтажа в отверстия
- 2 резистора по 10 кОм для монтажа в отверстия
- 2 красных светодиода диаметром 3 мм для монтажа в отверстия.
- 2 светодиода зеленого цвета диаметром 3 мм для монтажа в отверстия.
- 1 светодиод с двухцветным креплением 3 мм
- 4 миниатюрных кнопочных переключателя
- 2 двухпозиционных переключателя

Для всех пользователей Grove (особенно начинающих) мы предоставляем руководство в формате PDF. Пожалуйста, загрузите и прочитайте Предисловие - Начало работы и Введение в Grove перед началом использования продукта.
