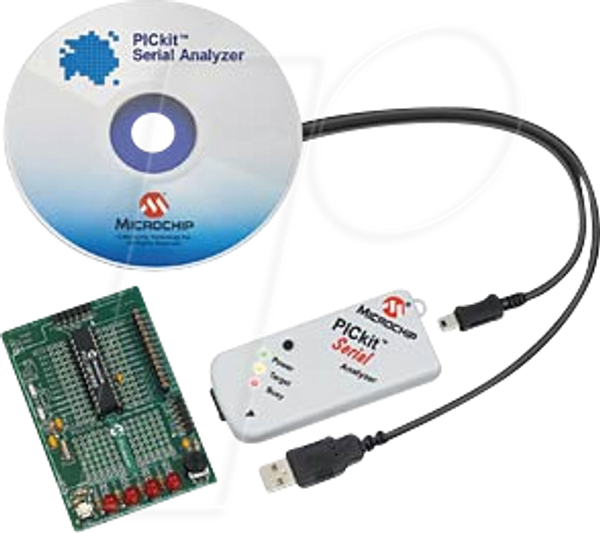

Средство разработки PICkit Последовательный анализатор

Послідовний аналізатор PICkit - це недорогий USB-інструмент, який використовується для прямого зв'язку між комп'ютером і зовнішнім послідовним пристроєм.

Комплект постачається з апаратним забезпеченням (з підтримкою протоколів I2C™, SMBus, SPI та USART), простим у використанні графічним інтерфейсом (для налаштування та відображення зв'язку) та демонстраційною платою для швидкого доступу до функціональності. Для більш досвідчених користувачів також включена DLL-інтерфейс як API для розробки власного програмного забезпечення.

Аналізатор послідовного зв'язку PICkit спрощує процес керування послідовним зв'язком із тестованим пристроєм. Користувацький інтерфейс Windows® (надається) налаштовує апаратне забезпечення та «скрипти» зв'язку з цільовим пристроєм. Скрипти, створені в графічному інтерфейсі програмного забезпечення, зберігаються у внутрішній бібліотеці для подальшого використання. Після створення скрипти можна зручно призначити кнопкам або просто виконати безпосередньо з індексу бібліотеки. Усі дані зв'язку та події відображаються у вікні транзакцій у зручному для читання форматі.

Наведено приклади користувацького графічного інтерфейсу (графічних інтерфейсів) для демонстрації використання DLL у кожному з підтримуваних послідовних протоколів. Приклади надаються у вигляді проектів для Visual Basic 2005 Express (безкоштовне завантаження з Microsoft®).

Програмне забезпечення PICkit Serial Analyzer використовує Microsoft® .NET Framework. Процес встановлення автоматично завантажить .NET з Інтернету, якщо його немає.
