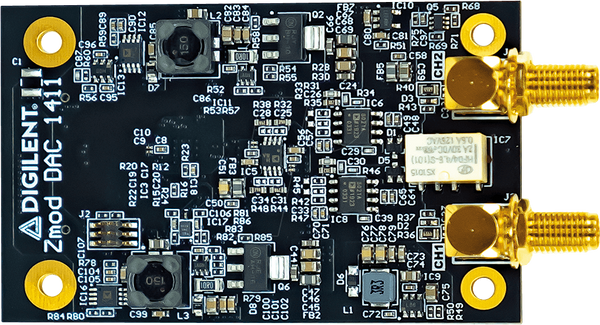

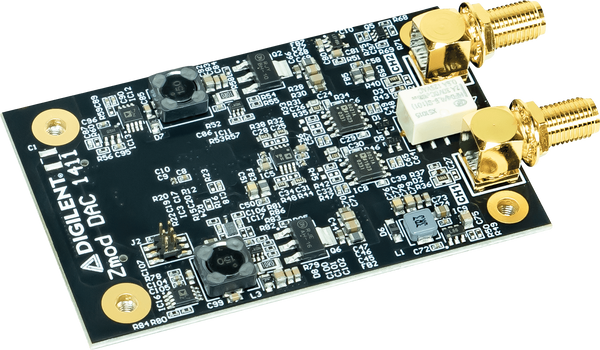

Zmod DAC 1411: SYZYGY2, канальный 14-разрядный модуль ЦАП

Zmod DAC 1411: SYZYGY-сумісний двоканальний 14-розрядний модуль цифро-аналогового перетворювача

Опис товару:
ЦАП Zmod — один із перших модулів розширення Digilent, сумісних зі стандартом SYZYGY. Стандарт SYZYGY пропонує цифровий інтерфейс зі значно вищою швидкістю/пропускною здатністю, ніж Pmod, але у значно меншому та дешевшому форм-факторі, ніж FMC, що дозволяє користувачеві налаштувати плату розробки FPGA з правильними входами/виходами для його застосування. Керований несучою SYZYGY, ЦАП Zmod може одночасно генерувати два сигнали ±5 В з роздільною здатністю 14 біт та частотою дискретизації до 100 Мс/с. Аналогові виходи можна підключити до схеми за допомогою кабелів SMA. При підключенні до базової плати з використанням розширення SYZYGY, такого як Eclypse Z7 або Genesys ZU, ця комбінація слугуватиме потужною платформою для створення прототипів для приладів, високошвидкісного керування та продуктів SDR. Використовуючи ці можливості розширення, користувачі можуть витрачати більше часу на аналітичні та системні аспекти рішення, а не зосереджуватися на взаємодії пристроїв на компонентному рівні.

Особливості:
- Канали: 2
- Тип каналу: односторонній
- Роздільна здатність: 14 біт
- Абсолютна роздільна здатність (амплітуда = 1,25 В): 167 мкВ
- Абсолютна роздільна здатність (амплітуда >1,25 В): 665 мкВ
- Вихідний імпеданс: 50 Ом
- Частота дискретизації (реального часу): 100 Мбіт/с.
- Амплітуда змінного струму (макс.): ±5 В.
- Аналогова смуга пропускання: 40 МГц при 3 дБ, 20 МГц при 0,5 дБ, 14 МГц при 0,1 дБ
- Швидкість наростання напруги (крок 2 В): 180 В/мкс
