Arty Z7-20: Плата разработки APSoC Zynq-7000

Арти Z7-20

Arty Z7-20: Плата для розробки APSoC Zynq-7000 для виробників і любителів

Опис товару:

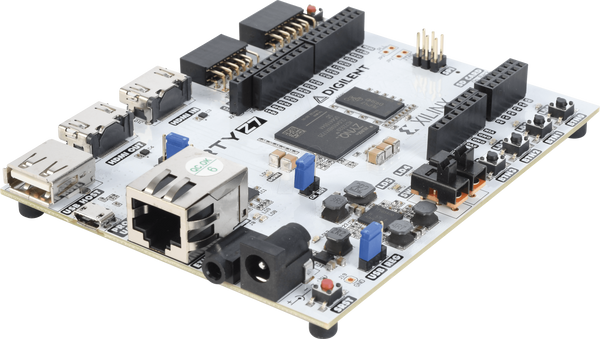

Arty Z7 — це готова до використання платформа для розробки, розроблена на базі повністю програмованої системи-на-кристалі (AP SoC) Zynq-7000™ від Xilinx. Архітектура Zynq-7000 тісно інтегрує двоядерний процесор ARM Cortex-A9 з тактовою частотою 650 МГц та логіку програмованої вентильної матриці (FPGA) Xilinx 7-ї серії. Таке поєднання дає можливість оточити потужний процесор унікальним набором програмно-визначених периферійних пристроїв та контролерів, налаштованих вами для будь-якої програми, яку ви плануєте освоювати. Процес проектування дуже простий і забезпечує систематичний шлях від визначення вашого власного набору периферійних пристроїв до доведення його функціональності до ОС Linux, що працює на цьому процесорі. Digilent надає низку матеріалів та ресурсів для Arty Z7, які допоможуть вам швидко розпочати цей процес.

FPGA-функції:
- Деталь FPGA: XC7Z020-1CLG400C
- 1 MSPS Вбудований АЦП: Так
- Процесор: Двоядерний ARM Cortex A9
- Таблиці пошуку (LUT): 53 200
- Шльопанці: 106 400
- Блокова оперативна пам'ять: 630 КБ
- Плитки керування годинником: 4
- Доступні входи/виходи Shield: 49

Процесор ZYNQ
- двоядерний процесор Cortex-A9 з тактовою частотою 650 МГц
- Контролер пам'яті DDR3 з 8 каналами DMA та 4 високопродуктивними портами AXI3 Slave
- Високошвидкісні периферійні контролери: 1G Ethernet, USB 2.0, SDIO
- Низькосмуговий периферійний контролер: SPI, UART, CAN, I2C
- Програмування з JTAG, флеш-пам'яті Quad-SPI та карти microSD (кабель Micro USB не входить до комплекту).
- Програмована логіка, еквівалентна ПЛІС Artix-7

Пам'ять:
- 512 МБ DDR3 з 16-бітною шиною та швидкістю 1050 Мбіт/с
- 16 МБ флеш-пам'яті Quad-SPI із заводським 48-бітним глобально унікальним ідентифікатором, сумісним з EUI-48/64™
- слот для microSD

Сила:
- Живлення від USB або будь-якого зовнішнього джерела живлення 7-15 В

USB та Ethernet:
- Gigabit Ethernet PHY
- Схема програмування USB-JTAG
- Міст USB-UART
- USB OTG PHY (підтримує тільки хост)

Аудіо та відео:
- Вхідний порт HDMI
- Порт джерела HDMI (вихід)
- Монофонічний аудіовихід з ШІМ-управлінням та 3,5-мм роз'ємом

Перемикачі, кнопки та світлодіоди
- 4 кнопки
- 2 повзункові перемикачі
- 4 світлодіоди
- 2 RGB світлодіоди

Роз'єми розширення
- Два стандартні порти Pmod
- 16 Всього входів/виходів ПЛІС

Роз'єм Arduino/chipKIT Shield
- До 49 загальних входів/виходів FPGA (див. таблицю вище)
- 6 односторонніх аналогових входів 0-3,3 В для XADC
- 4 диференціальних аналогових входи 0-1.0 В для XADC

Що входить до комплекту:
- Arty Board Zynq 7000 APSoC: Arty Z7-20 (кабель Micro USB не входить до комплекту).
- Картонна коробка Digilent на замовлення із захисною піною
