Учебная плата Basys 3 Artix-7 FPGA

БАСИС 3

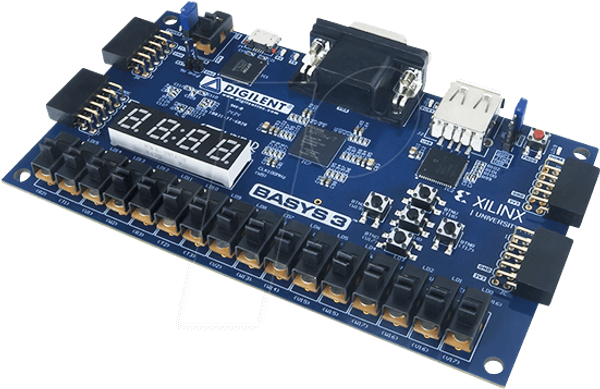

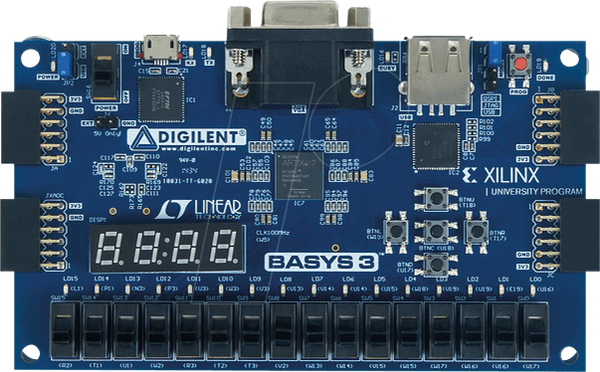

Навчальна плата для ПЛІС Basys 3 Artix-7: Рекомендовано для користувачів початкового рівня

Опис товару:
Basys 3 - це плата для розробки ПЛІС початкового рівня, розроблена виключно для Vivado Design Suite і оснащена архітектурою ПЛІС Xilinx Artix-7. Basys 3 є останнім доповненням до популярної лінійки плат для розробки ПЛІС Basys і ідеально підходить для студентів або початківців, які тільки починають працювати з технологією ПЛІС. Basys 3 включає стандартні функції, притаманні всім платам BASYS: повне, готове до використання апаратне забезпечення, велику колекцію вбудованих пристроїв вводу/виводу, всі необхідні схеми підтримки ПЛІС, безкоштовну версію інструментів розробки - і все це за ціною, доступною для студентів.

Роз'єм(и):
• USB A
• USB Micro-B
• 4 12-контактні роз'єми Pmod
• VGA

Програмування:
Розроблено ексклюзивно для Vivado Design Suite

Особливості:
• Містить ПЛІС Xilinx Artix-7: XC7A35T-1CPG236C
• 33 280 логічних комірок у 5200 зрізах (кожен зріз містить 4 LUT з 6 входами та 8 тригерами)
• 1800 Кбіт швидкої блочної оперативної пам'яті
• П'ять плиток керування тактовою частотою, кожна з контуром фазового автопідстроювання частоти (ФАПЧ)
• 90 дисків DSP
• Внутрішні тактові частоти вище 450 МГц
• Вбудований аналого-цифровий перетворювач (XADC)
• Роз'єм Digilent USB JTAG для програмування та зв'язку на FPGA
• Розроблено ексклюзивно для Vivado Design Suite (версію Vivado Design Suite WebPACK можна завантажити безкоштовно з Xilinx). Розширені функції доступні після придбання Design Edition.
• Безкоштовний WebPACK™ можна завантажити для стандартного використання.
• Кабель Micro-B USB НЕ входить до комплекту.
• Серійний спалах
• Міст USB-UART
• 12-бітний VGA-вихід
• USB HID-хост для мишей, клавіатур та флешок пам'яті
• 16 користувацьких перемикачів
• 16 світлодіодів користувача
• 5 кнопок користувача
• 4-символьний 7-сегментний дисплей
• 4 порти Pmod: 3 12-контактні стандартні роз'єми Pmod, 1 роз'єм подвійного призначення для сигналу XADC/стандартного роз'єму Pmod

У комплекті:
• Плата розробки Basys 3 FPGA
• Індивідуальний картон Digilent із захисною піною
• Basys 3 НЕ постачається з USB-кабелем.
• Ваучер Vivado Design Suite НЕ входить до комплекту. Безкоштовну версію WebPACK можна завантажити на сайті Xilinx.
