Плата адаптера питания для STLINK-V3SET

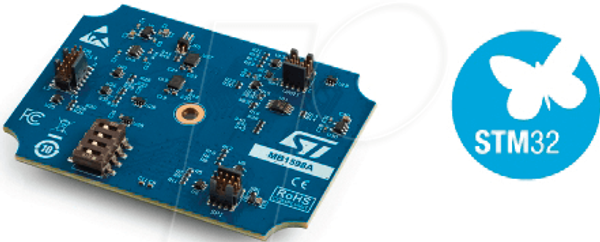

B-STLINK-VOLT, Плата адаптера напряжения для STLINK-V3SET

Описание:
Плата B-STLINK-VOLT является дополнительным модулем для STLINK-V3SET, обеспечивающим адаптацию напряжения для микроконтроллеров STM32, работающих от напряжения ниже 3,3 В до 1,65 В. Этот модуль может быть помещен непосредственно в оригинальный корпус STLINK-V3SET при использовании его в качестве отладочного пробника STM32 (JTAG/SWD/SWV/VCP) через разъем STDC14. Он также может быть вставлен между основной платой STLINK-V3SET (MB1441) и ее базовой платой-адаптером (MB1440) при обеспечении доступа к сигналам моста и другим разъемам. B-STLINK-VOLT не требуется для STM8-мишеней, для которых адаптация напряжения осуществляется на базовой плате адаптера (MB1440), поставляемой вместе с STLINKProduct status link V3SET.

Особенности:
- Плата адаптера напряжения 1,65 В - 3,3 В для STLINK-V3SET
- Преобразователи уровня входного/выходного сигнала для отладочных сигналов SWD, SWV и JTAG микроконтроллера STM32.
- Преобразователи уровня входного/выходного сигнала для сигналов виртуального COM-порта (UART) VCP
- Преобразователи уровня входного/выходного сигнала для моста (SPI/UART/I2C/CAN/GPIO).
- Закрытый корпус при использовании разъема STDC14 (STM32 SWD, SWV и VCP)
- Совместим с адаптерной платой STLINK-V3SET (MB1440) для микроконтроллеров STM32 с поддержкой JTAG и мостового соединения.
- Рабочая температура от 0 °C до 50 °C
