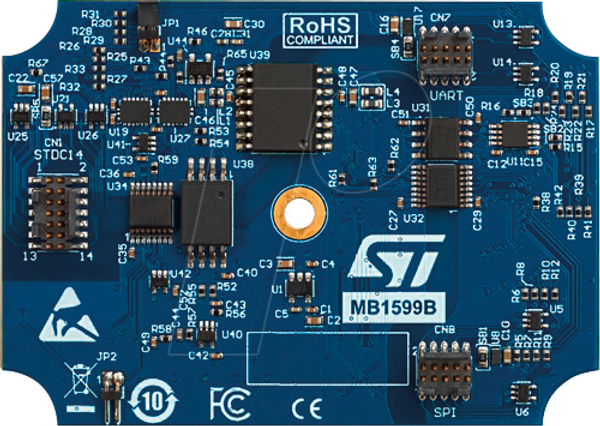

Плата изоляции/адаптера напряжения для STLINK-V3SET

B-STLINK-ISOL
Плата изоляции и адаптера напряжения для STLINK-V3SET

Описание:
Плата B-STLINK-ISOL - это дополнительный модуль для STLINK-V3SET, обеспечивающий гальваническую развязку и адаптацию по напряжению для микроконтроллеров STM32, работающих от 3,3 В до 1,65 В. Модуль может быть помещен непосредственно в оригинальный корпус STLINK-V3SET, когда используется в качестве отладочного пробника STM32 (JTAG/SWD/SWV/VCP) через разъем STDC14. Кроме того, он может быть вставлен между основной платой STLINK-V3SET (MB1441) и ее платой-адаптером (MB1440) при обеспечении доступа к сигналам моста и другим разъемам. B-STLINK-ISOL не поддерживает мишени STM8, для которых адаптация напряжения осуществляется на базовой плате адаптера (MB1440), поставляемой в комплекте с STLINK-V3SET.

Особенности:
- Адаптер напряжения 1,65–3,3 В и плата гальванической изоляции для STLINK-V3SET
- Номинальное напряжение изоляции 2,5 кВ среднеквадратичного значения; базовое рабочее напряжение изоляции 300 В среднеквадратичного значения согласно IEC 62368-1:2014
- Изоляция входа/выхода и преобразователи уровней для отладочных сигналов SWD, SWV и JTAG микроконтроллера STM32.
- Изоляция входа/выхода и преобразователи уровней для сигналов виртуального COM-порта (UART) VCP
- Изоляция входных/выходных сигналов и преобразователи уровней для мостовых сигналов (SPI/UART/I2C/CAN/GPIO).
- Закрытый корпус при использовании разъема STDC14 (STM32 SWD, SWV и VCP)
- Совместимость с адаптерной платой STLINK-V3SET (MB1440) для
Микроконтроллеры STM32 JTAG и мост
