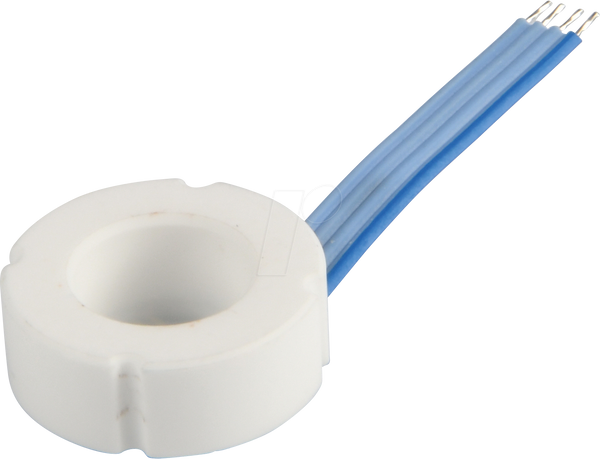

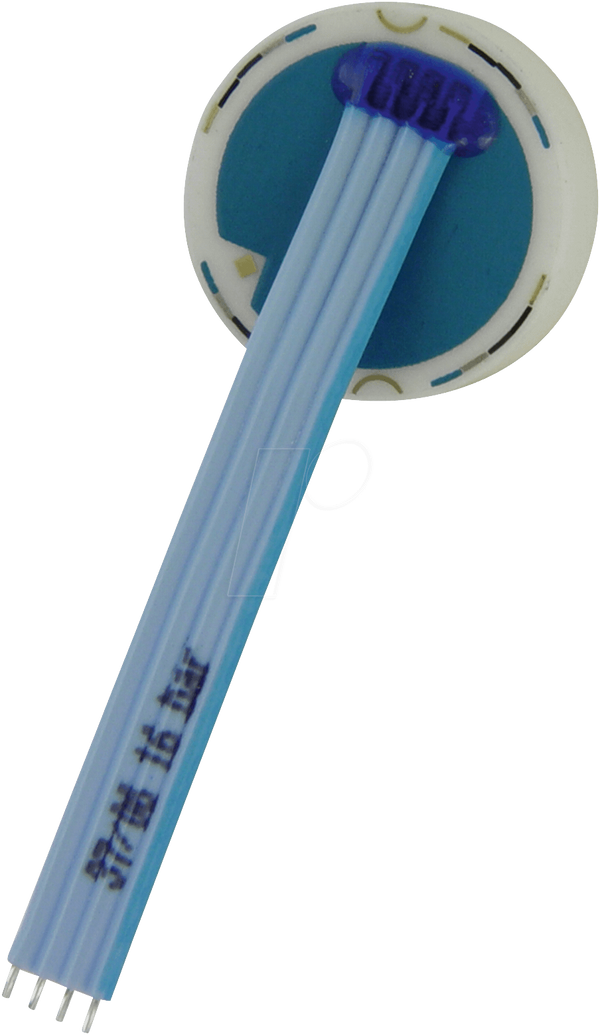

Керамический датчик относительного давления 1,6 бар

Датчики давления серии DS-KE-R представляют собой керамические измерительные ячейки с использованием толстопленочной технологии для измерения статического и динамического относительного давления в жидкостях или газах. Обычно применяются в области пневматики и гидравлики, а также в промышленности.

Изготовленный из керамических (Al2O3) материалов, датчик обладает отличной устойчивостью к агрессивным и коррозионным средам.

Эта линейка датчиков охватывает весь диапазон давлений от 1,6 бар до 600 бар от полной шкалы и включает 14 вариантов с различной степенью детализации. Внешние размеры всех типов идентичны, поэтому они подходят для одной и той же конструкции механического корпуса.

Датчик представляет собой полный мост пшеничного камня. Выходной сигнал представляет собой дифференциальное напряжение, зависящее от давления, которое может быть непосредственно обработано с помощью инструментального усилителя или ASIC.

Датчик имеет температурную компенсацию. Поэтому в большинстве случаев схема сводится к простой установке нуля и усиления.

- Принцип измерения: ячейка для измерения давления в технологии толстопленочных измерений.
Диапазон измерения: 1,6 бар
- Выходной сигнал: 1–4 мВ/В
- Линейность/гистерезис/воспроизводимость:< +/- 0.2 - 1.5% FS
- Нулевое смещение:< +/- 0.2 mV/V
- Стабильность:< ±0.4% FS/a (at 25°C)
Диапазон рабочих температур: от -40 до +105°C
- Смещение погрешности измерения температуры:< ±0.02% FS/K
- Ошибка измерения температуры:< ±0.01% FS/K
- Сопротивление: 10 кОм
- Допуск сопротивления: ± 20%
- Напряжение питания моста: 5 - 30 В
- Сопротивление изоляции: 1 ГОм (при 500 В постоянного тока, 25°C, относительной влажности 75 %).
- Диэлектрическая прочность: 2000 В DS.
- Подключение: ленточный кабель
