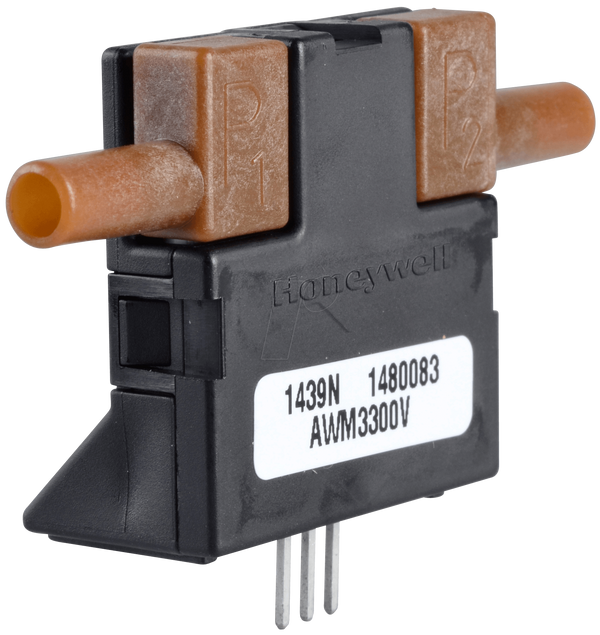

Датчик расхода, усиленный, 0 - 1 сл/мин

Как и в серии AWM2000, измерение расхода воздуха контролируется двойными мостами Витстоуна. Серия AWM3000 имеет усиление, поэтому может использоваться для увеличения коэффициента усиления и подачи смещения напряжения на выход датчика. Кроме того, она включает в себя схему управления нагревателем и схему питания моста датчика.
Микромостовые расходомеры воздуха серии AWM не предназначены для обнаружения потоков жидкости и будут повреждены жидкостью, протекающей через датчик.

- Лазерная обработка для улучшения взаимозаменяемости датчиков.
- Измерение расхода до 1,0 SLPM
- Датчик дифференциального низкого давления

Технические данные изделия:
Формирование сигнала: Усиленный
Диапазон расхода/давления: +1000 ст.см3/мин (1,0 ст. л./мин)
Выходное напряжение в точке калибровки: 5,0 В постоянного тока при 1000 ст.см3/мин (1,0 ст.л./мин).
Тип соединения: Прямой
Нулевое смещение для изменений температуры: ±25,0 мВ постоянного тока
Смещение выходного сигнала при изменении температуры: ±5% от диапазона измерения.
Изменение расхода: 5,0 л/мин/с
Повторяемость: ±1% от диапазона измерений.
Смещение нуля: от 1 В постоянного тока до 0,10 В постоянного тока
Время отклика: 1 мс (типичное) / 3 мс (максимальное).
Напряжение питания: 8,0 В постоянного тока (мин.), 10,0 В постоянного тока (типичное значение), 15,0 В постоянного тока (макс.).
Давление в системе: 25 фунтов на кв. дюйм
Потребляемая мощность: 50 мВт (типичное значение), 60 мВт (максимальное значение).
Рабочая температура: -25 - 85°C
Совместимость со средой: только сухой газ
Ударная нагрузка: макс. 10 g (5 ударов по 6 осям)
