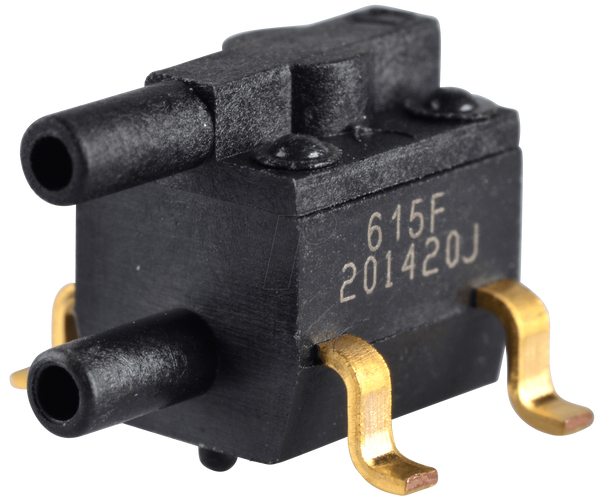

Датчик перепада давления, SMD, относительный, ± 15 psi

Датчик давления 26PC SMT (технология поверхностного монтажа), первая модель в линейке датчиков давления 20PC SMT, представляет собой малогабаритное, экономичное и высококачественное решение для измерения давления на печатных платах. Основанная на проверенной надежности и точности датчика давления 26PC, модель 26PC SMT отличается более компактной конструкцией и подлинной функциональностью SMT. Благодаря меньшим размерам датчик занимает меньше места на печатной плате, что позволяет уменьшить размер печатной платы. Датчик 26PC SMT может использоваться в качестве первого датчика давления вместе с другими SMT-компонентами на плате печатной платы, что позволяет снизить стоимость монтажа и отказаться от финишных операций.
Датчик оснащен мостом Витстоуна, пьезорезистивной кремниевой технологией и ратиометрическим выходом. Это обеспечивает проверенную гибкость применения, простоту конструкции и изготовления.
Датчик давления 26PC SMT был разработан для медицинской промышленности, но может быть использован в любой отрасли, где требуется размещаемый датчик давления.

- Направляющие штифты для точного позиционирования
- Небольшой размер упаковки (менее половины размера упаковки из 26 предметов) и компактные размеры.
- Функция записи диаметром 3,18 мм (0,125 дюйма) для использования в машинах для установки компонентов.
- Максимальная пиковая температура плавления 260°C (500°F)
- Измерение относительного давления, вакуумного индикатора, дифференциального давления и разницы между влажным и влажным давлением в одном корпусе.
- Реальное измерение разницы между влажностью/влажностью
- Проверенные эластомерные соединения в серии 20 шт.
- С температурной компенсацией
- Калибровка конечной точки
- Датчик, состоящий всего из пяти компонентов.
- Эластомерная конструкция
- Широкий диапазон рабочих температур от -40°C до 85°C (от -40°F до 185°F)

Технические данные:
Тип измерения: мокрый/влажный дифференциальный/относительный/вакуумный манометр
Выход: аналоговый
Обработка сигналов: не усилена
Диапазон давления: ±15 psi
Избыточное давление: 45 фунтов на кв. дюйм
Напряжение питания: обычно 10 В постоянного тока, максимально 16 В постоянного тока.
С температурной компенсацией: да
Калибровка выхода: да
Время отклика: не более 1 мс.
Тип соединения: прямое: диам. 1,88 мм.
Тип упаковки: SMT
Линейность: обычно ± 0,50%, максимум ± 1,0%.
Чувствительность: обычно 6,67 мВ
Общий запас: 96 мВ мин., 100 мВ обычно, 104 мВ макс.
Смещение нуля: мин. -2 мВ, обычно 0 мВ, макс. 2 мВ
Смещение нуля при изменении температуры: ±1,0 мВ макс.
Искажение кромки при изменении температуры: обычно в пределах ± 0,75%, максимум в пределах ± 1,5%.
Повторяемость и погрешности гистерезиса: обычно в пределах ± 0,15%.
Входной импеданс: 5,5 кОм мин., 7,5 кОм обычно, 11,5 кОм макс.
Выходной импеданс: 1,5 кОм мин., 2,5 кОм обычно, 3,0 кОм макс.
Удар: квалификационные испытания до 150 g
Вибрация: Метод 213 по MIL-STD-202 (150 g полусинусоидальная вибрация 11 мс)
Рабочая температура: -40 - 85°C
Гармонизированный температурный диапазон: от 0 до 50 °C
Совместимость со средами: применение ограничено средами, не вызывающими коррозии уплотнений из полиэфиримида, силикона, фторсиликона, EPDM и неопрена.
