Raspberry Pi - PoE Shield для Raspberry 5B

Живлення через Ethernet HAT (F) для Raspberry Pi 5

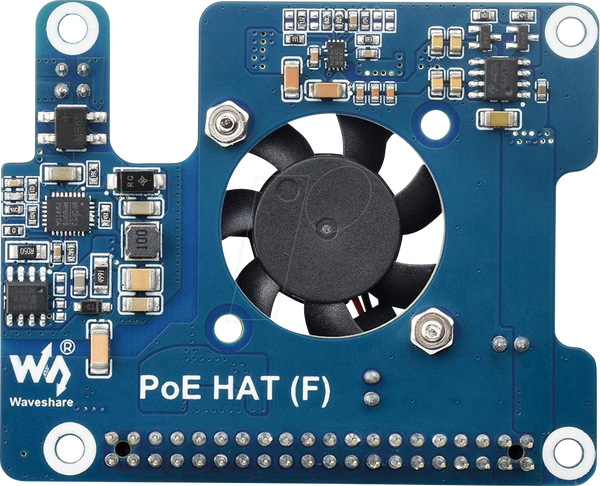

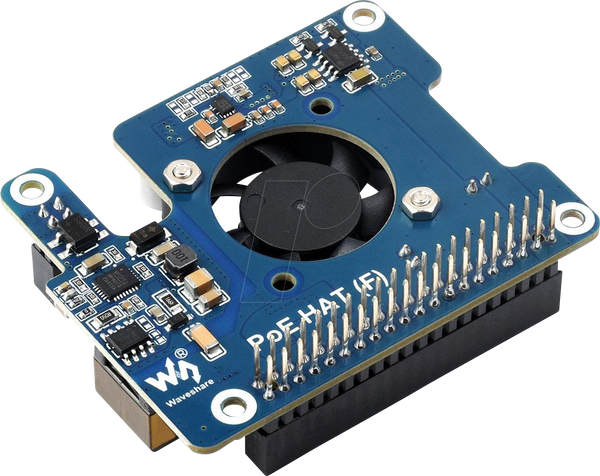

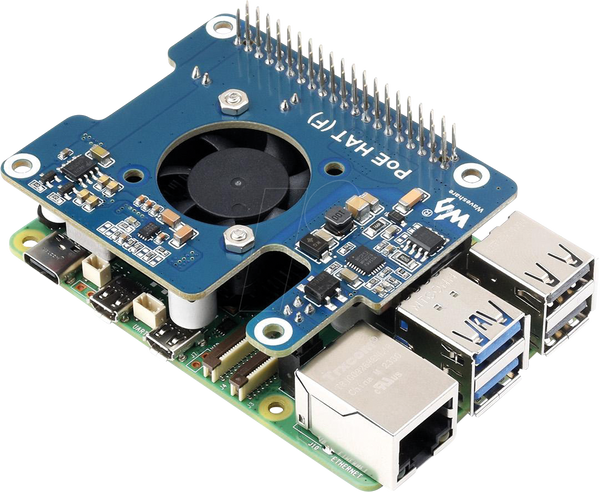

Power Over Ethernet HAT (F) – це високопродуктивне додаткове обладнання для Raspberry Pi 5, яке забезпечує як мережеве підключення, так і живлення через один кабель Ethernet. Воно підтримує мережевий стандарт 802.3af/at та пропонує оптимізоване розсіювання тепла завдяки активному вентилятору охолодження та металевому радіатору.

Особливості з першого погляду

• Спеціально розроблений для Raspberry Pi 5 зі стандартним 40-контактним роз'ємом GPIO для підключення додаткових HAT-модулів.
• Живлення через Ethernet забезпечує підключення до мережі та живлення через один кабель
• Повністю ізольований імпульсний блок живлення (SMPS)

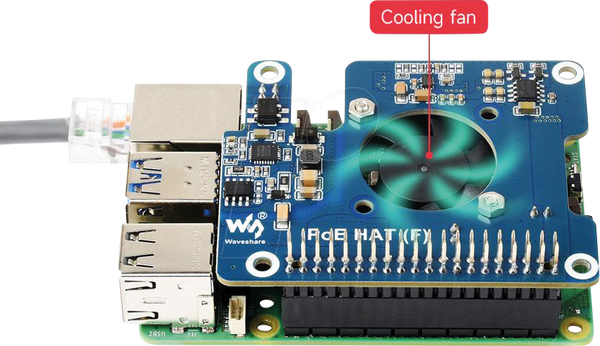

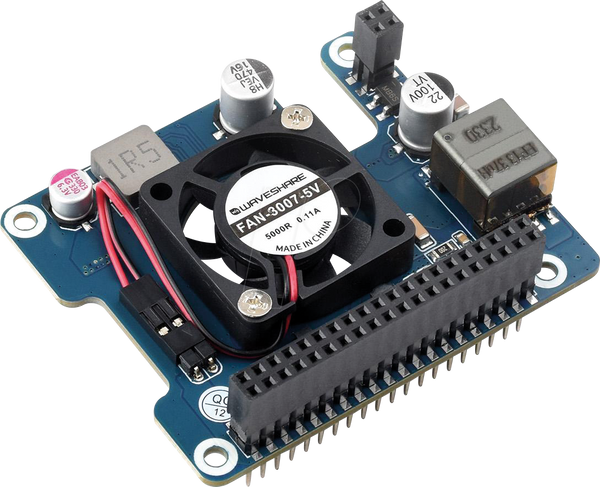

• вбудований високошвидкісний активний кулер з металевим радіатором для покращеного розсіювання тепла
• Виходи 5 В та 12 В на платі з вихідною потужністю до 4,5 А (макс. 25 Вт для загальної потужності 12 В + 5 В)
• Інтегрований понижувальний чіп MP8759GD для живлення до 5 А за умови достатнього тепловідведення

Сумісність

• забезпечує живлення та мережеве підключення Raspberry Pi через один кабель
• підтримує додаткові периферійні пристрої з виходами живлення 12 В та 5 В

Технічні характеристики

• Блок живлення PoE: від 37 В до 57 В постійного струму
• Вихідна потужність: GPIO-роз'єм: 5 В 4,5 А (макс.), 2P-роз'єм: 12 В 2 А (макс.)
• Розміри (ДхШ): 56,5 × 70,0 мм
• Мережевий стандарт: IEEE 802.3af/at PoE

Встановлення

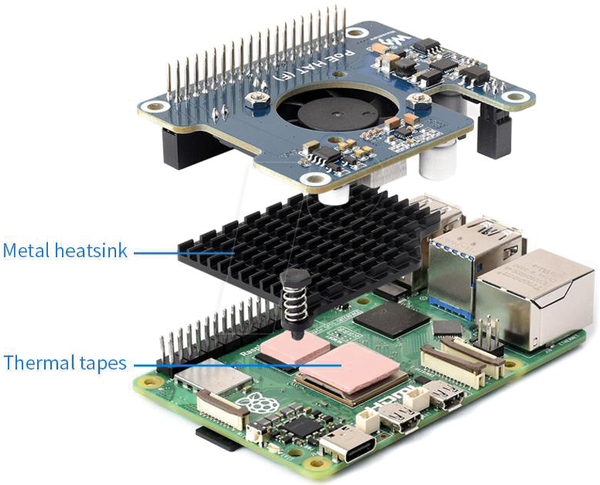

Спочатку прикріпіть термопровідні стрічки, потім встановіть металевий радіатор і приєднайте PoE HAT

Обсяг поставки

• 1x PoE HAT (роз'єм)
• 1x металевий радіатор
• 1x термопровідна клейка стрічка (3 шт.)

Зверніть увагу, що
Raspberry Pi не входить до комплекту

Ресурси розвитку
Вікіпедія: https://www.waveshare.com/wiki/PoE_HAT_(F)
