Платы для разработчиков — блоки питания для подключаемых плат.

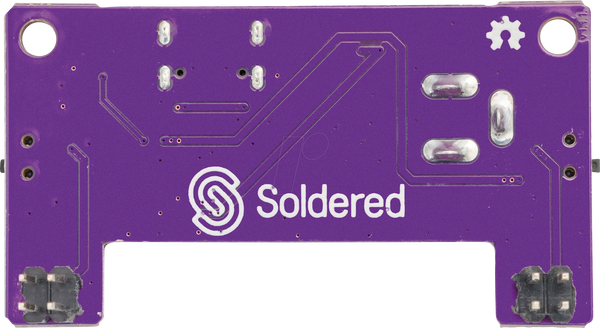

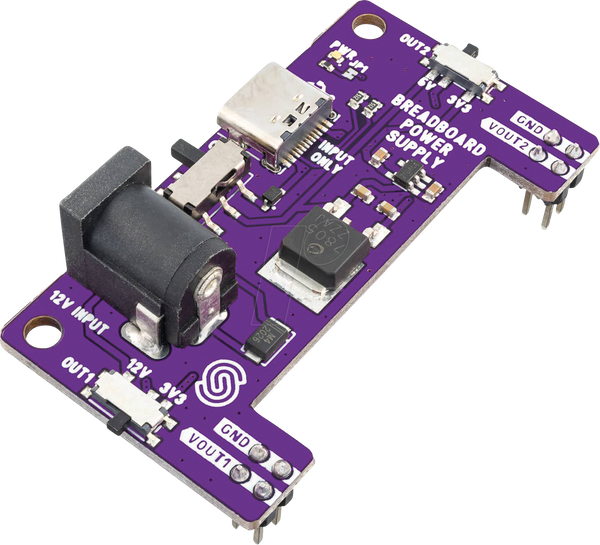

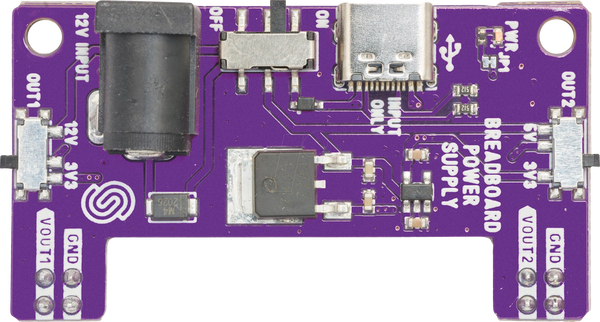

Надежный блок питания для макетных плат предлагает возможность подключения как через разъем постоянного тока, так и через USB-C. Плата напрямую подает на линии питания макетной платы напряжение 3,3 В, 5 В или 12 В. Выходные напряжения можно устанавливать отдельно с помощью встроенных переключателей. Также имеется светодиод для индикации готовности к работе, выключатель питания и автоматическая регулировка напряжения при использовании обоих входов.

• Питание осуществляется через разъем постоянного тока или USB-C.
• Регулируемое выходное напряжение: 3,3 В, 5 В, 12 В.
• Раздельная регулировка напряжений с помощью выключателя.
• Встроенный светодиодный индикатор готовности к работе и выключатель.
• Автоматический выбор напряжения при использовании обоих источников питания.

Плата может использоваться с Arduino (или совместимой платой, например, Dasduino), что повышает гибкость в различных проектах. Использование двух источников питания обеспечивает универсальность применения в различных условиях, будь то в лаборатории или в мобильной установке. Индивидуально регулируемые напряжения особенно полезны для питания различных типов компонентов на макетной плате без необходимости использования дополнительных стабилизаторов напряжения. Удобство использования дополнительно повышается благодаря четкой маркировке переключателей и прочной конструкции платы.

Технические данные

• Разъем USB-C или разъем постоянного тока
• Напряжение на разъеме постоянного тока: 12 В постоянного тока.
• Выходной ток: 3,3 В при 500 мА, 5 В при 1 А.
• Размеры: 54 x 30 мм

В заключение, этот источник питания представляет собой надежное и настраиваемое решение для электронных проектов, требующих точного электропитания. Сочетая простоту использования и техническую гибкость, он предлагает значительную дополнительную ценность для разработчиков, работающих с Arduino (или совместимой платой, такой как Dasduino).

Внешние ссылки
https://github.com/SolderedElectronics/Breadboard-power-supply-board-hardware-design
