Платы разработчика - модуль 4в1 для литий-ионных аккумуляторов 3,7 В

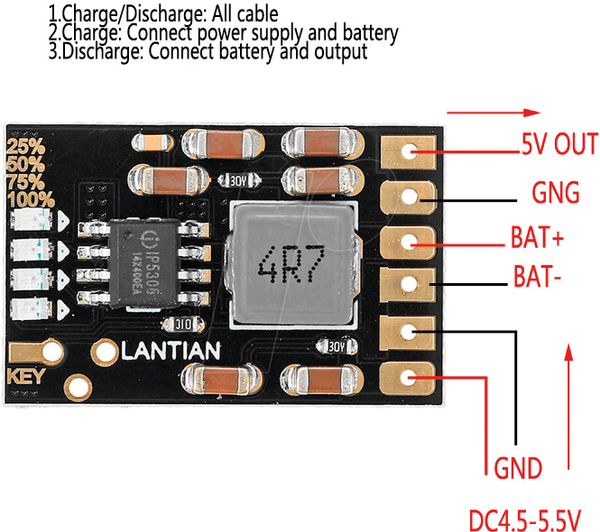

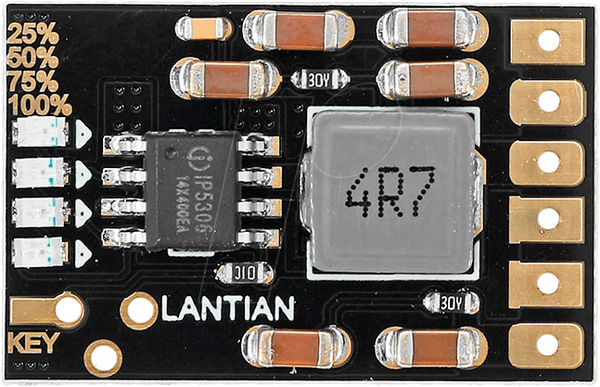

Этот зарядный модуль может заряжать и разряжать литий-ионные и литий-полимерные аккумуляторы. Модуль сочетает в себе 4 функции (заряд, разряд, схема защиты, преобразование напряжения) и поддерживает максимальный ток заряда/разряда 2 А.

Технические данные
- Напряжение зарядки: 4,5 ... 5,5 В постоянного тока (рекомендуется 5 В постоянного тока)
- зарядный ток: 0 ... 2,1 А
- Ток зарядки в режиме ожидания: 100 мкА
- Напряжение на выходе зарядного устройства: 4,2 В ±1%
- ток разряда: 0 ... 2,4 А
- Ток покоя разряда: 50 мкА
- Эффективность разряда: до 96%
- выходное напряжение: 5 В
- выходной ток: 0 ... 2,4 А

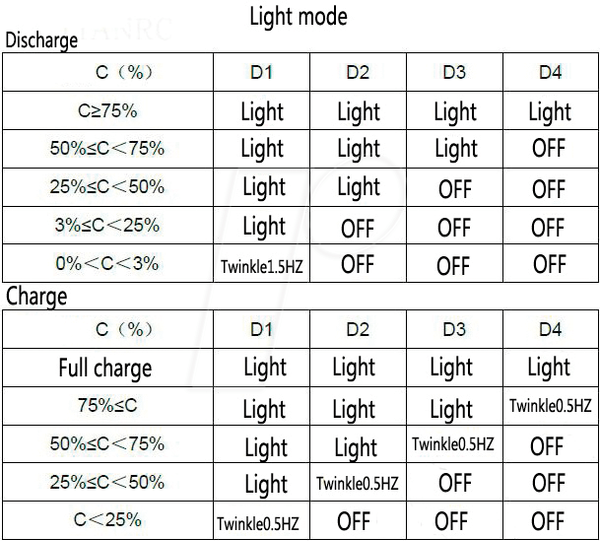

- 4-уровневая индикация уровня заряда (25 / 50 / 75 / 100%)
Рабочая температура: от -20 до +85°C
- Габариты (ДхШхВ): 25 x 16 x 4 мм

Модуль имеет функцию защиты литий-ионных аккумуляторов. С модулем можно работать как с защищенными, так и с незащищенными литий-ионными батареями.

Поддерживаются следующие функции защиты
- защита от перегрузки по току (OCP)
- защита от перенапряжения (OVP)
- защита от короткого замыкания (SCP)
- защита от перегрева (OTP)

Примечания

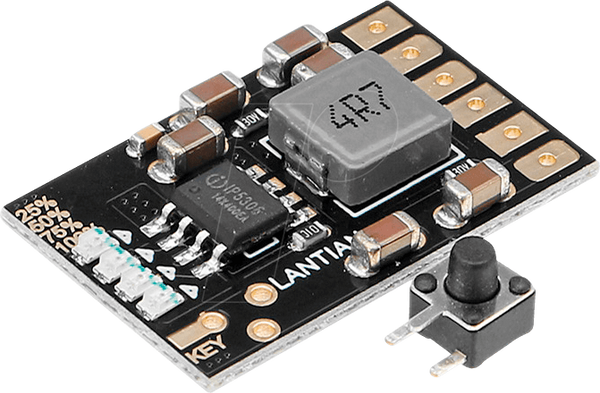

- В режиме разряда, если разъем KEY срабатывает один раз, выход включается. При двукратном срабатывании выход выключается. - Оригинальная кнопка, поставляемая отдельно, уже установлена на плате.
- При первом подключении нагрузки выход автоматически включается. Если ток нагрузки меньше 50 мА, выход отключается через 30 секунд; если ток нагрузки больше 50 мА, выход остается включенным.
- Модуль поддерживает использование потребителя во время зарядки. Примечание: выходное напряжение >4,7 В.<5V at this time).
- Модуль можно использовать для модификации корпуса Retroflag GPi: https://www.youtube.com/watch?v=eBA2bvqCtnI
