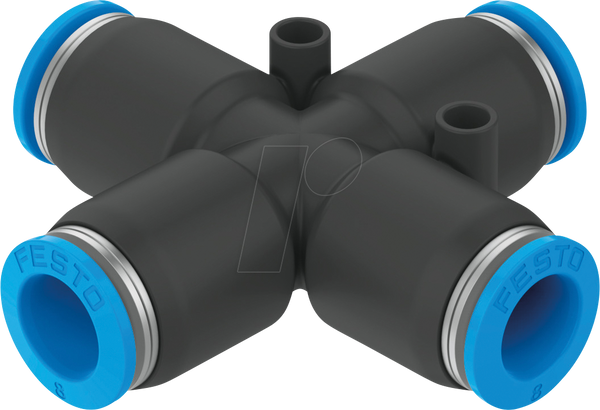

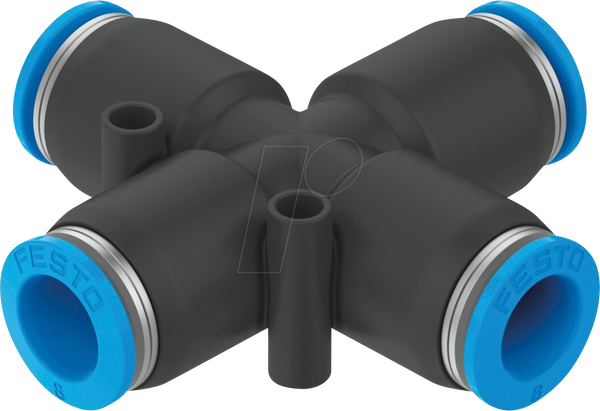

Разъем X-образный, 4 x 12 мм в диаметре

З'єднання X-Steckbindung QSX-12

Х-подібний роз'єм, QSX-12

Технічні дані:

• Розмір: стандартний
• Номінальний діаметр: 7,5 мм
• Положення встановлення: будь-яке
• Дизайн: Х-подібний
• Структурна конструкція: принцип «тягни-штовхай»
• Робочий тиск, повний діапазон температур: від -0,095 до 0,6 МПа
• Робочий тиск, повний діапазон температур: від -0,95 до 6 бар
• Робочий тиск, повний діапазон температур: від -13,775 до 87 psi
• Робочий тиск, що залежить від температури: від -0,095 до 1,4 МПа
• Робочий тиск, що залежить від температури: від -0,95 до 14 бар
• Робочий тиск, що залежить від температури: від -13,775 до 203 psi
• Примітка щодо робочого тиску: вода: макс. 0,6 МПа за макс. 50°C
• Робоче середовище: стиснене повітря згідно з ISO 8573-1:2010 [7:-:-]
• Вода (рідка, без льоду)
• Примітка щодо робочого/керуючого середовища: можлива робота з маслом
• Клас корозійної стійкості KBK: 1 - низький корозійний стрес
• Відповідність LABS: VDMA24364-B1/B2-L
• Клас чистого приміщення: Клас 4 згідно з ISO 14644-1
• Температура навколишнього середовища: від -10°C до 80°C
• Вага виробу: 46 г
• Кількість розеток: 3
• Кількість ліній живлення: 1
• Пневматичне підключення 1: для шланга зовнішнім діаметром 12 мм
• Пневматичне підключення 2: для шланга зовнішнім діаметром 12 мм
• Колір кільця для зняття фіксації: синій
• Примітка щодо матеріалів: відповідає вимогам RoHS
• Матеріал корпусу: ПБТ
• Матеріал кільця витискача: POM
• Матеріал прокладки трубки: NBR
• Матеріал сегмента трубчастого затискача: високолегована нержавіюча сталь
