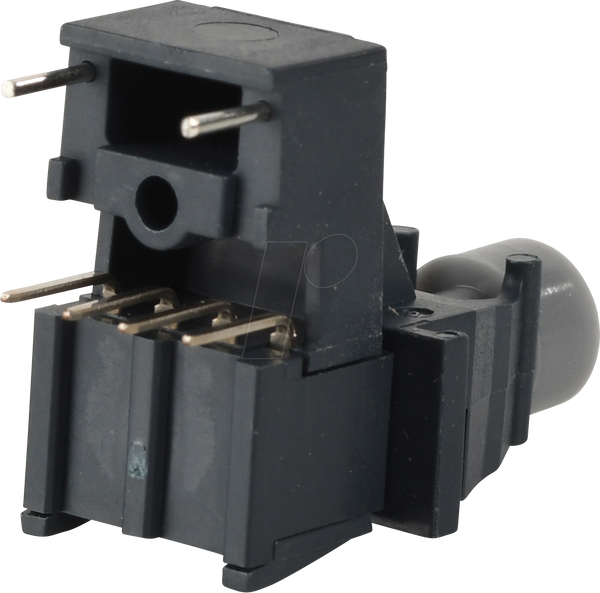

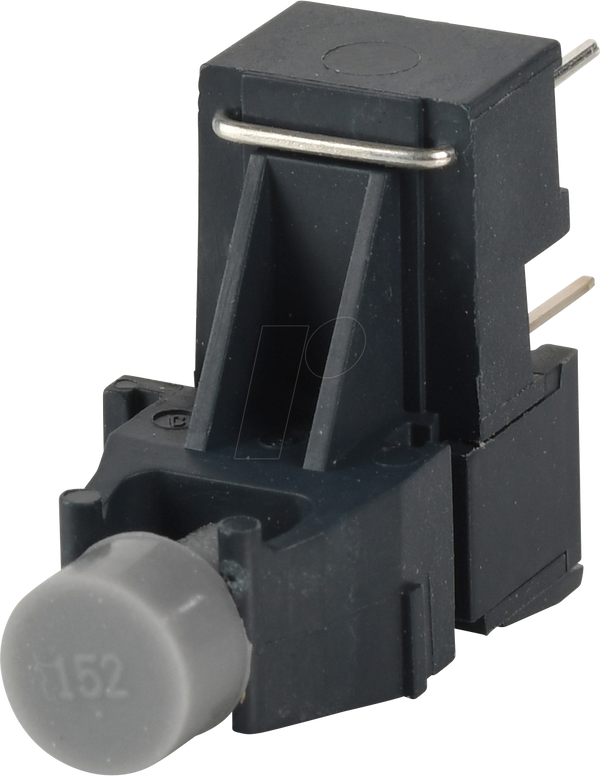

Оптоволоконный приемный модуль, 600 нм, 1 МБд, вертикальный, HiPer-Versa

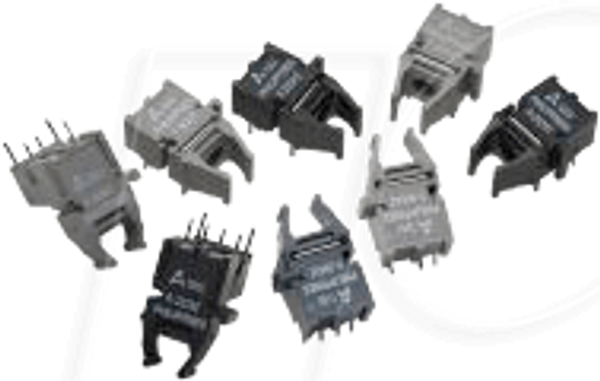

Серія HFBR-x5xxZ, універсальне волоконно-оптичне з'єднання

Опис
Серія Versatile Link – це повне сімейство компонентів волоконно-оптичного зв'язку для застосувань, що потребують низьковитратних рішень. Серія HFBR-0500Z включає передавачі, приймачі, роз'єми та кабелі, розроблені для зручного проектування. Ця серія компонентів ідеально підходить для вирішення проблем з ізоляцією/ізоляцією напруги, стійкістю до електромагнітних/радіочастотних перешкод або безпекою даних. Проектування оптичного зв'язку спрощено завдяки сумісним з логікою приймачам та повним специфікаціям для кожного компонента. Ключові оптичні та електричні параметри з'єднань, налаштованих за допомогою сімейства HFBR-0500Z, повністю гарантовані від 0° до 70°C. Широкий вибір конфігурацій корпусу та роз'ємів надає розробнику численні механічні рішення для задоволення вимог застосування. Компоненти передавача та приймача розроблені для використання у великосерійних/низьковитратних процесах складання, таких як автоматична вставка та пайка хвилею. Передавачі містять світлодіод 660 нм. Приймачі включають монолітний цифровий приймач на основі постійного струму з відкритим колектором вихідного транзистора Шотткі. Внутрішній підтягуючий резистор доступний для використання в приймачах HFBR-25X1Z/2Z/4Z. У мікросхему приймача інтегровано екран для забезпечення додаткової локалізованої завадостійкості. Внутрішня оптика оптимізована для використання з пластиковим оптичним волокном діаметром 1 мм. Специфікації Versatile Link враховують усі втрати на інтерфейсі роз'єму. Таким чином, оптичні розрахунки для поширених застосувань зв'язку спрощуються.

Особливості
- Відповідність RoHS
- Низька вартість волоконно-оптичних компонентів
- Покращені цифрові канали зв'язку: dc-5 MBd
- Збільшена відстань з'єднання до 120 м при швидкості 40 кБод
- Низькострумовий зв'язок: піковий струм живлення 6 мА
- Горизонтальне та вертикальне кріплення
- Функція блокування
- Висока завадостійкість
- Легке підключення: симплексні, дуплексні та фіксуючі роз'єми
- Вогнестійкий
- Передавачі оснащені червоним світлодіодом 660 нм для легкої видимості
- Сумісний зі стандартною схемою TTL

Додатки
- Зменшення чутливості до блискавок/перехідних процесів напруги
- Запуск контролера двигуна
- Передача даних та локальні мережі
- Електромагнітна сумісність (ЕМС) для регульованих систем: FCC, VDE, CSA тощо.
- Обладнання для обробки даних, захищене від Tempest
- Ізоляція у випробувальних та вимірювальних приладах
- Безпомилкова сигналізація для промислового та виробничого обладнання
- Автомобільні комунікаційні та контрольні мережі
- Завадостійкий зв'язок в аудіо- та відеообладнанні
