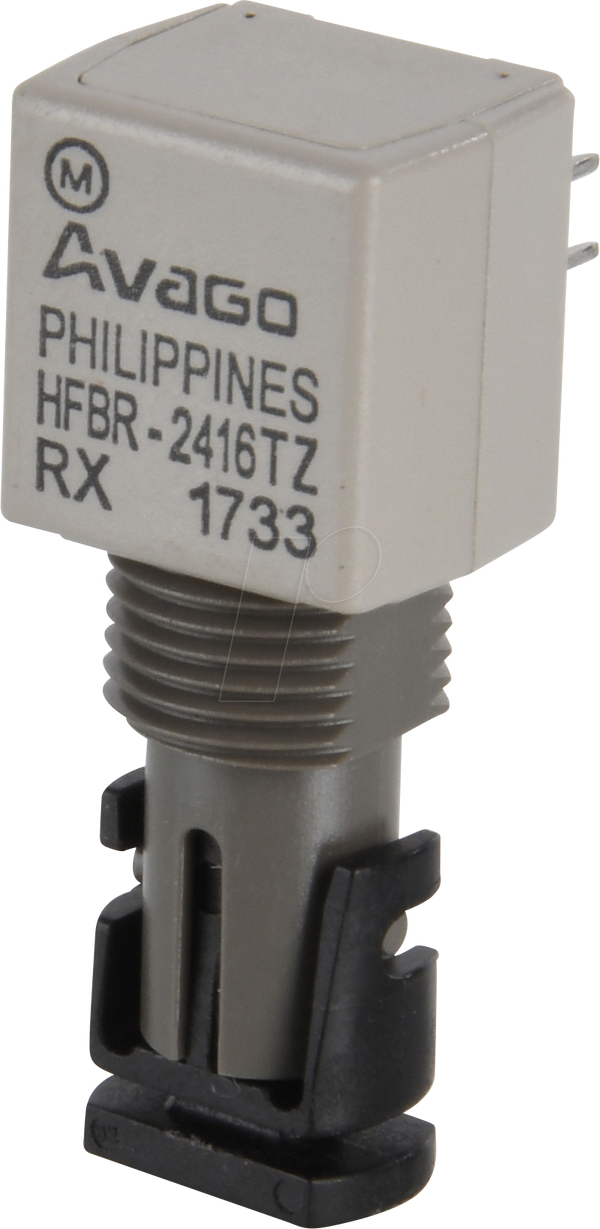

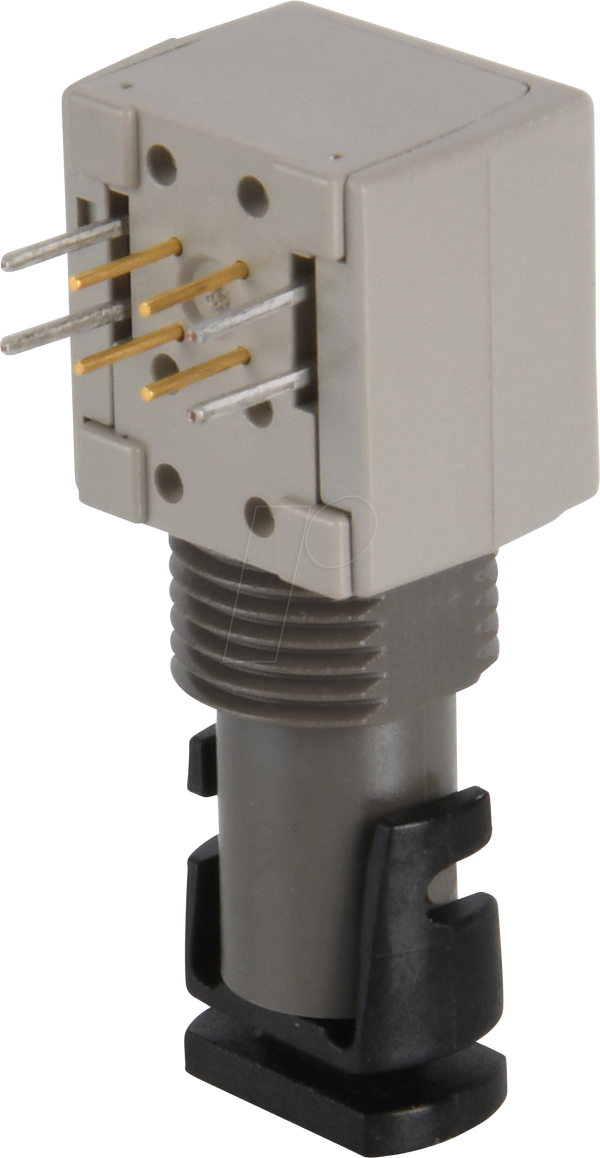

Оптоволоконный приемный модуль, 820 нм, 160 МБд, FC с резьбой, мин

Недорогий приймач HFBR-24x6Z на 125 МГц
Недорогі, 820 нм мініатюрні оптоволоконні компоненти зв'язку з портами FC з довжиною хвилі 820 нм

Опис
Оптоволоконний приймач HFBR-24x6Z призначений для роботи з оптоволоконними передавачами Broadcom Ltd. HFBR-14xxZ та оптоволоконними кабелями з кварцового сплаву з пластиковим покриттям (PCS) діаметром 50/125 мкм, 62,5/125 мкм, 100/140 мкм та 200 мкм. Стабільне з'єднання з приймачем забезпечується лінзовою оптичною системою. Відгук не змінюється залежно від розміру волокна для діаметрів серцевини 100 мкм або менше. Вихід приймача є аналоговим сигналом, що дозволяє оптимізувати схему подальшого підключення для різних вимог до відстані/швидкості передачі даних. Недорогі зовнішні компоненти можуть бути використані для перетворення аналогового виходу в логічно сумісні рівні сигналу для різних форматів даних та швидкостей передачі даних до 175 Мбод. Такий компроміс між відстанню/швидкістю передачі даних призводить до збільшення бюджету оптичної потужності при нижчих швидкостях передачі даних, що може бути використано для додаткової відстані або зварювання. Приймач HFBR-24x6Z містить PIN-фотодіод та інтегральну схему малошумливого трансімпедансного передпідсилювача. HFBR-24x6Z приймає оптичний сигнал та перетворює його на аналогову напругу. Вихідний сигнал - це буферизований емітерний повторювач. Оскільки амплітуда сигналу від приймача HFBR-24x6Z набагато більша, ніж від простого PIN-фотодіода, він менш схильний до електромагнітних перешкод, особливо при високих швидкостях передачі сигналу. Для дуже шумних середовищ рекомендується варіант з провідним або металевим портом. Динамічний діапазон приймача на 23 дБ перевищення температури є досяжним, припускаючи коефіцієнт помилок бітів (BER) 10-9. Частотна характеристика зазвичай становить від постійного струму до 125 МГц. Хоча HFBR-24x6Z є аналоговим приймачем, він сумісний з цифровими системами. Резистор 10 Ом повинен бути підключений між контактом 6 та джерелом живлення, а керамічний байпасний конденсатор ємністю 100 нФ повинен бути підключений між джерелом живлення та землею. Крім того, контакт 6 повинен бути фільтрований для захисту приймача від шумних хост-систем. Зверніться до AN 1065 для отримання детальної інформації.

Особливості
- Відповідає вимогам RoHS
- Недорогі передавачі та приймачі
- Вибір портів ST, SMA, SC або FC
- Технологія довжини хвилі 820 нм
- Швидкість передачі сигналу до 160 Мбод
- Відстані зв'язків до кількох кілометрів
- Сумісний з волокнами з кварцового волокна в пластиковому покритті (PCS) 50/125 мкм, 62,5/125 мкм, 100/140 мкм та 200 мкм
- Повторювані з'єднання ST в межах типового значення 0,2 дБ
- Унікальна конструкція оптичного порту для ефективного з'єднання
- Придатний для паяння методом «вибери та розмісти», а також хвильовою пайкою
- Не потрібні кріпильні елементи для плати
- Широкий діапазон робочих температур від -40°C до +85°C

Додатки
- 100BASE-SX Fast Ethernet на 850 нм
- Перетворення медіа/оптико-волокна, комутатори, маршрутизатори, концентратори та мережеві карти на 100BASE-SX
- Локальні мережі
- З'єднання комп'ютер-периферія та з'єднання комп'ютерних моніторів
- Цифрові перехресні з'єднання
- Зв'язки між комутаторами центрального офісу та АТС
- Посилання на відео
- Модеми та мультиплексори
- Підходить для систем Tempest
- Промислові контрольні ланки
