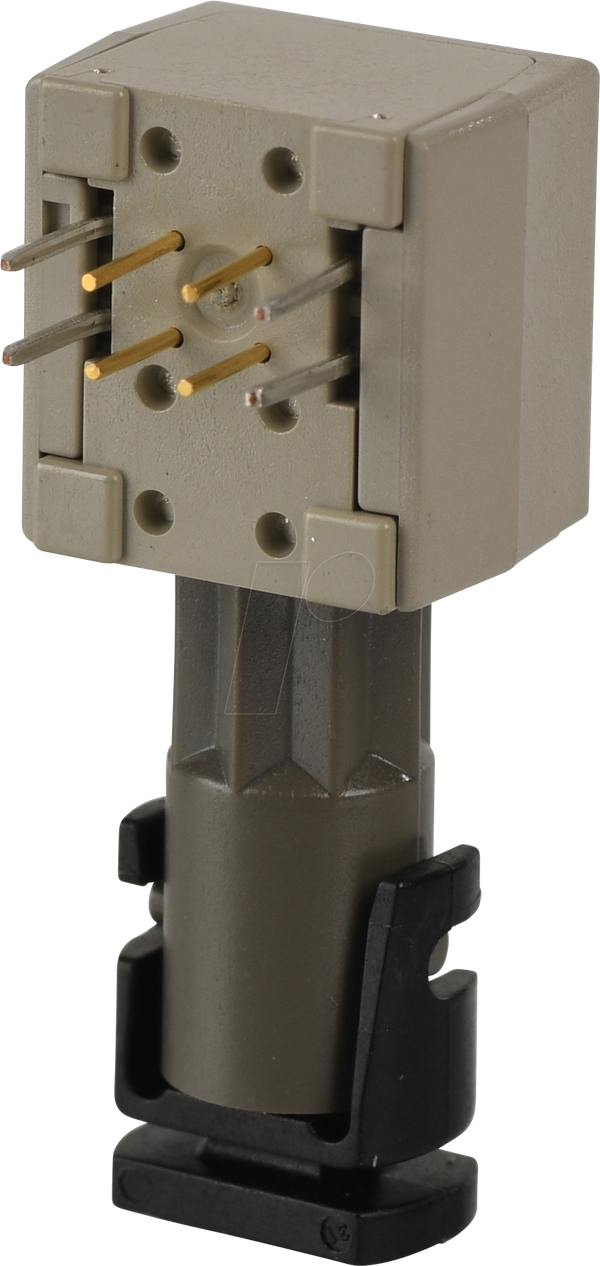

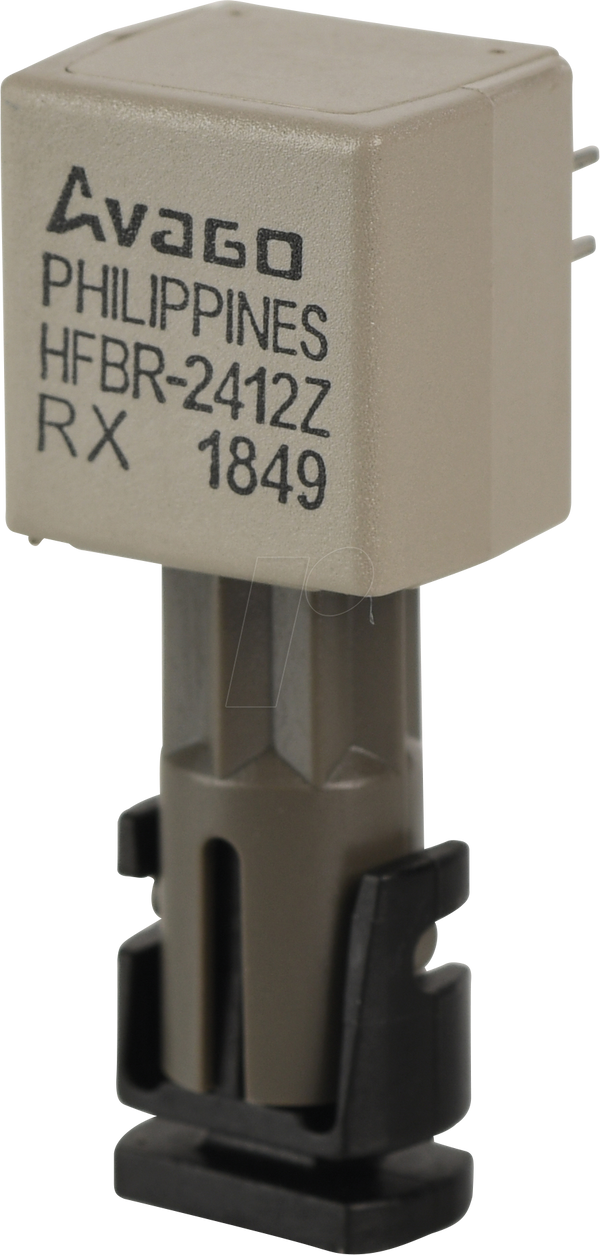

Оптоволоконный приемный модуль, 820 нм, 5 МБд, разъем ST, миниатюрный

Серії HFBR-14xxZ та HFBR-24xxZ
Недорогі мініатюрні оптоволоконні компоненти 820 нм з портами ST, SMA, SC і FC

Опис
Оптоволоконний приймач HFBR-24x2Z призначений для роботи з оптоволоконним передавачем Broadcom Ltd. HFBR-14xxZ та оптоволоконним кабелем з кварцового покриття з пластику (PCS) 50/125 мкм, 62,5/125 мкм, 100/140 мкм та 200 мкм. Стабільне з'єднання з приймачем забезпечується лінзовою оптичною системою. Відгук не змінюється залежно від розміру волокна = 0,100 мкм. Приймач HFBR-24x2Z містить інтегровану фотоінтегральну схему, що містить фотодетектор та підсилювач постійного струму, що керує вихідним транзистором Шотткі з відкритим колектором. HFBR-24x2Z призначений для прямого підключення до популярних сімейств логічних схем. Відсутність внутрішнього підтягуючого резистора дозволяє використовувати вихід з відкритим колектором з сімействами логічних схем, такими як CMOS, що потребують значно вищих коливань напруги, ніж VCC. Як вихід даних з відкритим колектором, так і вихід 2 VCC підключені до контактів Com 3 та 7. Вихід даних дозволяє використовувати шину, стробоскопічну та дротову конфігурації схеми АБО. Передавач розроблений для роботи від одного джерела живлення +5 В. Важливо, щоб шунтуючий конденсатор (керамічний 100 нФ) був підключений від контакту 2 (VCC) до контакту 3 (загальний контакт) приймача.

Особливості
- Відповідає вимогам RoHS
- Недорогі передавачі та приймачі
- Вибір портів ST, SMA, SC або FC
- Технологія довжини хвилі 820 нм
- Швидкість передачі сигналу до 160 Мбод
- Відстані зв'язків до кількох кілометрів
- Сумісний з волокнами з кварцового волокна в пластиковому покритті (PCS) 50/125 мкм, 62,5/125 мкм, 100/140 мкм та 200 мкм
- Повторювані з'єднання ST в межах типового значення 0,2 дБ
- Унікальна конструкція оптичного порту для ефективного з'єднання
- Придатний для паяння методом «вибери та розмісти», а також хвильовою пайкою
- Не потрібні кріпильні елементи для плати
- Широкий діапазон робочих температур від -40°C до +85°C

Додатки
- 100BASE-SX Fast Ethernet на 850 нм
- Перетворення медіа/оптико-волокна, комутатори, маршрутизатори, концентратори та мережеві карти на 100BASE-SX
- Локальні мережі
- З'єднання комп'ютер-периферія та з'єднання комп'ютерних моніторів
- Цифрові перехресні з'єднання
- Зв'язки між комутаторами центрального офісу та АТС
- Посилання на відео
- Модеми та мультиплексори
- Підходить для систем Tempest
- Промислові контрольні ланки
