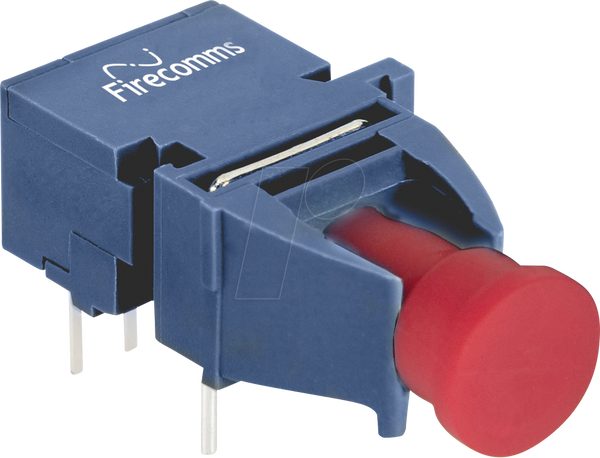

Волоконно-оптический приемный модуль, 5 МБд, горизонтальный

Приймач Firecomms RedLink® FR05DxDR базується на повністю інтегрованому фотодіоді з TIA, обмежувальним підсилювачем та MOSFET-транзистором з відкритим стоком, що дозволяє перемикати напругу в діапазоні від 3 до 20 В (наприклад, 3,3, 5, 12, 15 В). Компонент також включає додатковий підтягувальний резистор RL на 1 кОм.

Приймач RedLink® встановлено в непровідний пластиковий корпус. Корпуси сумісні з оптоволоконним роз'ємом Versatile-Link та оптимізовані для використання з пластиковими волоконно-оптичними кабелями (POF).

• MOSFET вихідний каскад зазвичай використовується для комутації 12В і 15В тиристорних затворних пристроїв
• Оптимізовано для швидкості передачі даних від постійного струму до 5 МБд
• Промисловий діапазон температур від -40 °C до +85 °C.
• Вогнестійкі (UL 94 V-0) корпуси штепсельних вилок
• Повністю інтегровані фотодіод, TIA і обмежувальний підсилювач в одній мікросхемі
• Вбудований опір підтягування 1О кОм до VCC (RL)
• Низький рівень спотворення ширини імпульсу
• Горизонтальне, вертикальне та нахилене на 30° виконання
• Сумісність із кабелями та штекерами Versatile Link
