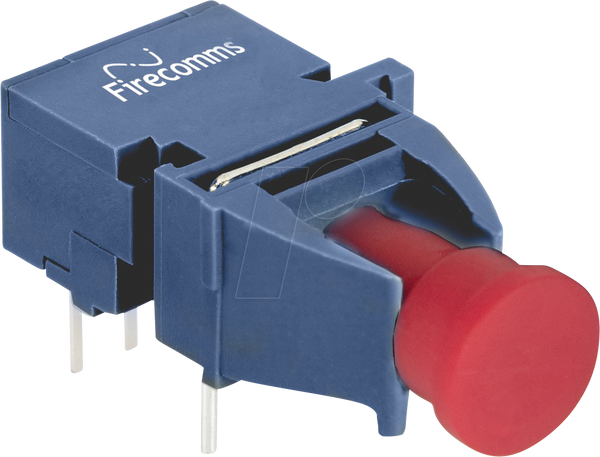

Модуль волоконно-оптического приема, 1 МБд, горизонтальный

Приймач Firecomms FR01DxDR RedLink® базується на повністю інтегрованому фотодіоді з TIA, обмежувальним підсилювачем та виходом з відкритим стоком MOSFET, що дозволяє перемикати напругу в діапазоні від 3 до 20 В (наприклад, 3,3, 5, 12, 15 В). Компонент також включає додатковий підтягувальний резистор RL 1 кО. Штекер приймача RedLink® встановлено в непровідний пластиковий корпус. Корпуси сумісні з оптоволоконним роз'ємом Versatile-Link та оптимізовані для використання з пластиковими волоконно-оптичними кабелями (POF).

• MOSFET вихідний каскад зазвичай використовується для прямої комутації 12 В і 15 В тиристорних затворних пристроїв
• Оптимізовано для швидкості передачі даних від постійного струму до 1 МБд
• Промисловий діапазон температур від -40 °C до +85 °C.
• Вогнестійкі (UL 94 V-0) корпуси штепсельних вилок
• Повністю інтегровані фотодіод, TIA і обмежувальний підсилювач в одній мікросхемі
• 5В TTL/CMOS-сумісний вхід/вихід для спрощення проектування
• Інтегрований опір підтягування 1 кОм до VCC (RL)
• Низький рівень спотворення ширини імпульсу
• Горизонтальні, вертикальні та нахилені 30° опції
• Сумісність із кабелями та штекерами Versatile Link
