Raspberry Pi Shield - управление двигателем MotoPi

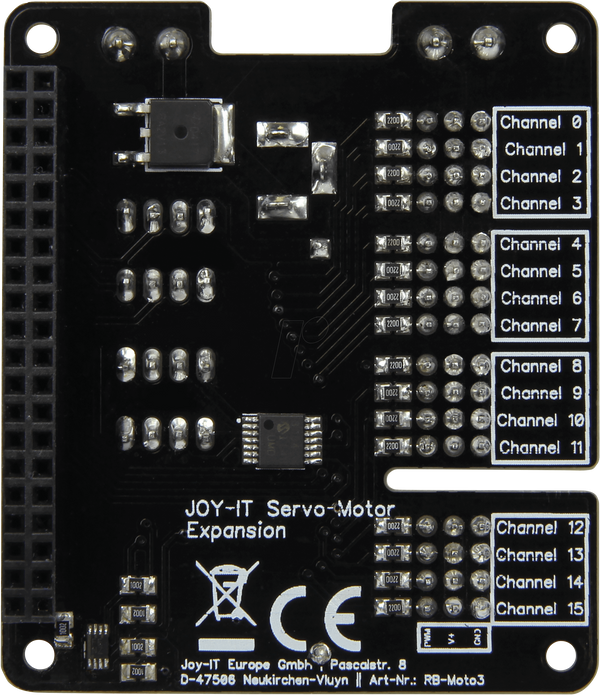

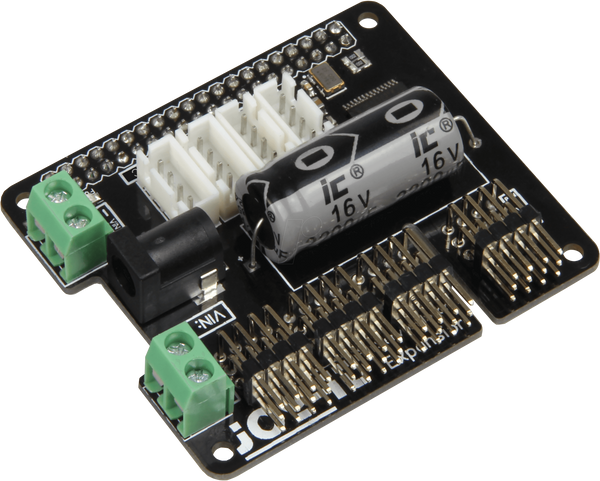

Плата MotoPi — це плата розширення для керування та використання до 16 серводвигунів 5 В з ШІМ-керуванням.

Власний годинник на MotoPi забезпечує дуже точний ШІМ-сигнал і, отже, точне позиціонування. Плата має 2 входи для напруги 4,8 В - 6 В, через які разом можна подавати до 11 А, що завжди гарантує оптимальне живлення двигунів, і таким чином навіть більші проекти можуть бути забезпечені достатнім струмом. Живлення здійснюється централізовано через MotoPi, який забезпечує підключення для напруги, заземлення та лінії керування окремо для кожного двигуна.
Струм додатково буферизується вбудованим конденсатором. Це пом'якшує падіння напруги у разі короткочасного перевантаження, яке в іншому випадку може призвести до ривків. Крім того, можна підключити додатковий конденсатор.

Вбудований аналого-цифровий перетворювач пропонує нові можливості, такі як: керування за допомогою джойстика. Керування та програмування двигунів, як завжди, можна зручно здійснювати через Raspberry Pi. Інструкції та приклади коду дозволяють навіть початківцям швидко досягати результатів.

Технічні характеристики
- 16 каналів (16x ШІМ)
- власний тактовий генератор для серводвигунів (ШІМ)
- аналого-цифровий перетворювач
- вхід 1: порожнистий роз'єм 5,5 / 2,1 мм, 4,8 ... 6 В, макс. 5 А.
- Вхід 2: Гвинтовий затискач, 4,8 ... 6 В, макс. 6 А.

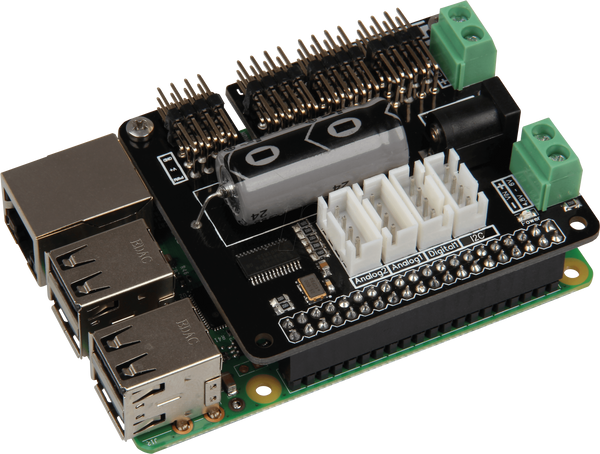

- сумісний з усіма поширеними платами Raspberry Pi

Обсяг поставки
- друкована плата
- інструкція користувача
- монтажний матеріал

розміри (ШxВxГ): 65 x 24 x 56 мм

Доставка без Raspberry Pi
