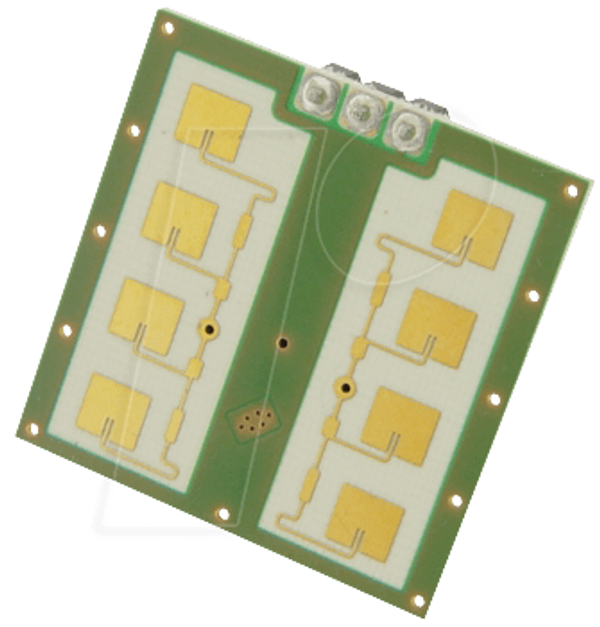

Модуль радарного детектора движения RSM 1650

HYG RADAR-IPM-165

Модуль радарного детектора движения

- Универсальный ВЧ-комплект (трансивер K-диапазона) без усилителя сигнала NF.
- Инновационный принцип работы радара: высокая чувствительность к мельчайшим движениям.
- Идеально подходит для датчиков движения: незаметная установка, защита от вандализма.
- Оптимизированный генератор на основе PHEMT с низким энергопотреблением, монофонический (одноканальный) режим работы.
- Раздельные передающая и приемная антенны для максимальной чувствительности
- Соответствует стандарту ETSI
- Очень компактные внешние габариты

Типичными областями применения являются:
Измерение уровня, санитарные применения, измерение расстояния и скорости, сигнализация и системы безопасности, OEM-приложения, автомобилестроение

Технические данные
Рабочее напряжение: VCC: 4,75 - 5,25 В
Ток питания: 30–40 мА
Рабочая температура: от -20 до +60°C
Частота передачи: Стандартная: 24 000 - 24 250 ГГц, Великобритания: 24 150 - 24 250 ГГц, Франция: 24 075 - 24 175 ГГц
Уровень шума: 16 дБм
Температурный дрейф: -1 МГц/°C
Характеристики антенны: горизонтальный угол 80° (азимут), вертикальный угол 32° (угол возвышения).
Подавление боковых лепестков: по горизонтали 13 дБ (азимут), по вертикали 13 дБ (возвышение).
Выходное напряжение ПЧ (смещение постоянного тока): -300 - +300 мВ
Уровень сигнала: Категория A (низкий): 263 - 399 МВ(P-P); категория B или E (средняя): 400 - 549 мВ (P-P); категория C (высокая): 550 - 8502 мВ (P-P)
Размеры: 25,0 х 25,0 х 12,7 мм
