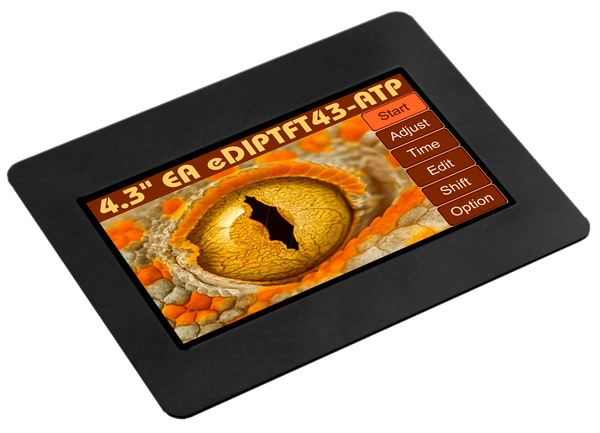

Стартовый комплект с 10,9-сантиметровым (4,3-дюймовым) TFT-дисплеем с сенсорным экраном и емкостной индикацией.

Серія радників eDIPTFT
Нарешті у нас є TFT-дисплеї, якими можна керувати одразу, і які мають повний спектр функцій, вже встановлений з самого початку. Потрібні 5 В постійного струму та інтерфейс RS-232, I²C або SPI.

Всі шрифти та функції для роботи з дисплеєм і сенсорною панеллю можна використовувати миттєво.
- Не потрібен ПК/вбудована система
- Низька потужність, макс. 900 мВт (крім 5,7" та 7")
- Не потрібно навчання роботі з програмним забезпеченням чи інструментами програмування
- Миттєво повністю готовий до роботи після ввімкнення
- Надзвичайне прискорення часу виходу на ринок
- Функції, перевірені сотні разів
- Неперевершена гнучкість завдяки потужним командам та різноманітним інтерфейсам (RS-232, I²C, SPI)
- Надзвичайно компактний дизайн

Різні встановлені шрифти
На дисплеях встановлено різні шрифти різних розмірів. Крім того, можна інтегрувати всі шрифти Windows (включаючи декоративні шрифти, кирилицю, іврит тощо). Для вертикальної установки дисплей та шрифти можна повертати на 90° незалежно один від одного.

Розширені графічні команди, редактор/компілятор
Наприклад, інтегровані сенсорні клавіші, гістограми, розділи, зображення, анімація, вирівнювання рядка символів тощо. Привабливий макет екрану створюється за допомогою декількох простих і зрозумілих команд. Всі команди базуються на координатах, тому їх можна використовувати і переміщати по одному пікселю за раз. Для демонстраційних цілей і початкових тестів вбудована функція самотестування: просто встановіть перемикач "Test" на низький рівень.
Редактор/компілятор доступний безкоштовно для початкових демонстрацій, під час яких внутрішня флеш-пам'ять може бути використана для створення попередньо визначених макетів екрану. Також можна зберігати анімацію у форматах TIFF, JPG, TGA та GIF. Безкоштовне програмне забезпечення можна знайти в розділі "Таблиці даних та завантаження"

Надзвичайно компактний
Дизайн цього інноваційного дисплея надзвичайно компактний і оптимізований для максимальної площі дисплея: Немає виступаючих друкованих плат і контактних майданчиків для штепсельних роз'ємів і кабелів, завдяки чому оглядове вікно має ідеальний розмір.
Вбудований графічний контролер, вбудована функція температурної компенсації та вбудоване джерело негативного живлення також економлять місце на друкованій платі. Зв'язок відбувається через ті ж послідовні інтерфейси, що й в інших TFT-дисплеях: RS-232, SPI або шину I²C.

Швидкий і простий монтаж
Ці TFT-дисплеї, як і всі DIP-модулі EA, просто вставляються і припаюються до друкованої плати. Вам не потрібно турбуватися про болти, розпірки або кабелі.
Для стандартного гвинтового монтажу (разом з відповідною алюмінієвою вбудованою кришкою) є дві монтажні планки, які просто зачіпляються.

Технічні характеристики: дисплей
- Графічний TFT-дисплей з графічною функцією
- 480 x 272 пікселів, 16-бітний колір (65 536 кольорів) зі світлодіодним підсвічуванням
- Повернута інсталяція 272 x 480 пікселів (орієнтацію можна змінити за допомогою команди)
- 4 МБ вбудованої флеш-пам'яті для шрифтів, зображень, анімації та макросів
- Напруга живлення: 5 В/180 мА
- Вісім попередньо визначених шрифтів, які можна налаштувати
- Масштаб шрифту приблизно від 2 мм до приблизно 80 мм, можна повертати з кроком 90 градусів
- Три різні вбудовані інтерфейси: RS232, I²C або SPI
- Попіксельне позиціонування для всіх функцій
- Пряма, точкова, площинна, стовпчаста діаграма...
- Поєднуйте зображення, анімацію, текст та графіку
- Багатомовна функція завдяки макросторінкам
- Освітленням можна керувати за допомогою програмного забезпечення
- Аналогова або ємнісна сенсорна панель
- Вільно визначувані кнопки та перемикачі
- Вісім цифрових входів та вісім цифрових виходів
- Два аналогові входи, легко програмуються

Технічні дані: оціночна дошка
- Оцінювальна дошка для мінімального часу розробки
- USB-інтерфейс для прямого підключення до ПК; зовнішнє джерело живлення не потрібне
- Кнопки для підключення світлодіодів та потенціометрів до входів та виходів дисплея
- Світлодіоди для відображення трафіку даних
- Діапазон напруги 3,3 - 5 В
- Зумер працює як зворотний зв'язок для сенсорної функції

Входить в комплект поставки
- Інтелектуальний ємнісний сенсорний TFT-дисплей діагоналлю 10,9 см (4,3 дюйма) зі шрифтами (EA EDIPTFT43-ATC)
- Оцінювальна плата (EA 9777-2USB)
- П'ять інтерфейсних плат (EA 9777-2PE)
- Компакт-диск з технічними характеристиками, інформацією про РК-дисплеї, інструментами для роботи з РК-дисплеями, драйверами USB тощо.
- USB-кабель для передачі даних
