Стартовый комплект с мульти TFT-дисплеем 10,1 дюйма, сенсорным экраном PCAP

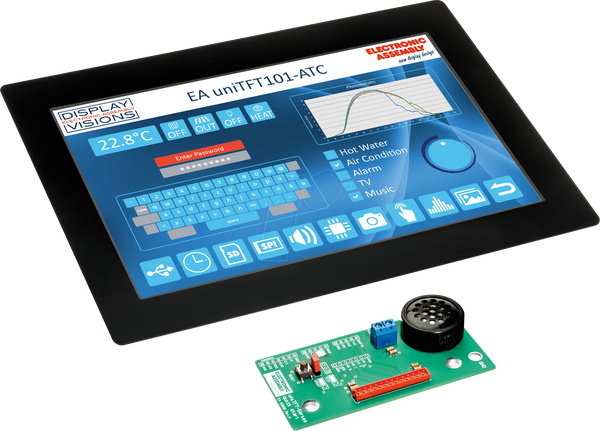

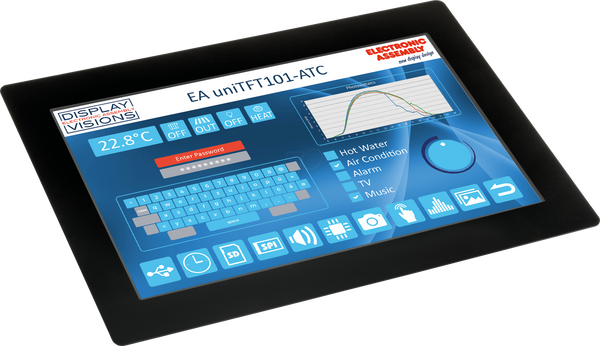

Стартовый комплект с 1х многофункциональным блоком управления TFT 10,1" (EA uniTFT101-ATC), интеллектуальный TFT 1280 x 800 пикселей, с белой светодиодной подсветкой (внешние размеры: 235 x 161 мм). В комплект входит сенсорная панель PCAP (внешние размеры: 260 x 185 мм), стартовая плата (динамик, сброс, разводка интерфейса, блок питания), программное обеспечение для компоновки под Windows, кабель.

Свойства:

• Супер яркий, 1000 кд/м².
• Объектно-ориентированная компоновка экрана
• Изменение объектов во время выполнения программы: Размер, форма, цвет, содержание
• Анимировать и перемещать объекты
• Векторная графика, масштабирование и вращение без потерь
• альфа-смешивание
• Наборы символов, векторизованные ASCII и Unicode
• Одиночное питание 3,3 В
• 7 последовательных интерфейсов: USB, 2 x RS232, 2 x SPI, 2 x I²C
• Встроенные 16 цифровых свободно определяемых входов/выходов с возможностью расширения до 125
• 4 аналоговых входа
• Время, буферизованное аккумулятором
• Карта Micro SD в качестве памяти для хранения изображений, шрифтов, меню и файлов журнала
• внутренние расчетные функции и возможность программирования

ИГРИВОЕ ЖОНГЛИРОВАНИЕ ПРЕДМЕТАМИ
TFT-дисплеи стали незаменимы как в промышленной и медицинской технике, так и в частном секторе. Они упрощают эксплуатацию и автоматически модернизируют устройство. Малые и большие приложения также получают оптические преимущества от использования
Цветные дисплеи. Привлекательная компоновка экрана важна, главное - четкость и современный дизайн.
В этом и заключается новая концепция новых дисплеев uniTFT от ELECTRONIC ASSEMBLY. Вы создаете поверхности, как на планшете или смартфоне. Для этого имеется ряд графически привлекательных объектов, которые можно адаптировать к индивидуальным требованиям самыми простыми средствами. С помощью графического редактора можно легко создавать экранные страницы путем перетаскивания. В любой момент можно отредактировать свойства отдельных объектов и создать действия (например, для сенсорных клавиш). Мягкий внешний вид или боковое проникновение объектов создает у пользователя интуитивное ощущение близости и легкости управления.

USB И ДРУГИЕ ИНТЕРФЕЙСЫ
Новый EA uniTFT предоставляет различные интерфейсы с внешним миром. Интерфейс USB доступен для прошивки и отладки или для нормальной работы. На плате также имеется интерфейс шины SPI, RS-232 и I²C. Если необходимо управлять внешними устройствами или исполнительными механизмами, это можно сделать через три дополнительных интерфейса SPI, RS-232 и шину I²C, объявленные как ведущие.
4 аналоговых входа и ШИМ-выход позволяют обрабатывать аналоговые сигналы, 16 цифровых входов/выходов (с возможностью расширения до 128) берут на себя различные задачи управления. Видеовход обеспечивает вывод изображения непосредственно на дисплей или сохранение на встроенную карту micro SD (до 32 ГБ).

ОБЪЕКТЫ, ПЕРЕМЕННЫЕ, ВЫЧИСЛИТЕЛЬНЫЕ ОПЕРАЦИИ
Все мыслимые объекты можно перемещать по отдельности и удалять по отдельности. Шрифты отображаются без потерь, их можно масштабировать и поворачивать, наборы символов хранятся непосредственно в дисплее. Автоматическое переключение между ASCII и Unicode поддерживает самые разные системы, включая китайские иероглифы. Уже встроены элегантные эффекты затухания или наплыва. Таблицы стилей могут быть использованы для
Создавайте единообразный дизайн. Изображения могут быть интегрированы в формате JPEG, PNG или SVG (также прозрачные), звук может воспроизводиться непосредственно в формате MP3. Благодаря встроенной базе времени с батарейным питанием можно документировать события с отметкой даты или управлять процессами полностью автономно, без внешнего компьютера.

ТОЧКА ОПОРЫ:
Благодаря высокому уровню интеграции можно легко создать простой и интуитивно понятный пользовательский интерфейс. Программисту помогают разнообразные полезные функции. Возможны индивидуальные размеры и расположение клавиш. Также можно быстро выполнить настройки с помощью ползунка или поворотного регулятора. Широкие функциональные возможности делают этот дисплей полноценным, универсальным ЧМИ, но в то же время очень компактным. Кроме того, версия PCAP работает за стеклом толщиной 4 мм и может обслуживаться в тонких перчатках.

uniSKETCH для WINDOWS
Благодаря специальному графическому инструменту, адаптированному к возможностям этого дисплея, макеты экранов и пользовательские интерфейсы можно создавать в кратчайшие сроки. Свойства объектов быстро и легко настраиваются, как и стандартизированные таблицы стилей. Диапазон рабочих температур дисплея составляет от -20 до +70°C. Длительный срок службы и высокая надежность.
Стандарты качества свидетельствуют о целевых рынках промышленности, автомобилестроения и медицины.
