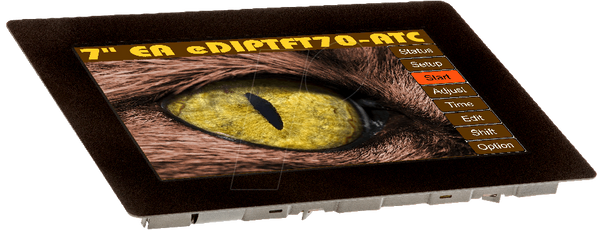

Интеллектуальный 17,8-сантиметровый (7-дюймовый) сенсорный TFT-дисплей, емкостный, с отображением шрифтов.

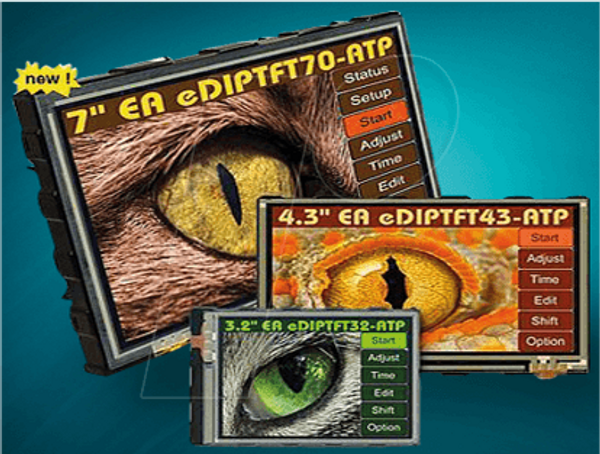

Серия EA eDIPTFT
Наконец-то появились TFT-дисплеи, которые можно использовать сразу же и которые имеют полный набор функций, уже установленных с самого начала. Требуется напряжение 5 В постоянного тока и интерфейс RS-232, I²C или SPI.

Все шрифты и функции для управления дисплеем и сенсорной панелью могут быть использованы мгновенно.
- ПК/встроенная система не требуются
- Низкая мощность, макс. 900 мВт (кроме 5,7" и 7")
— Обучение работе с программным обеспечением или инструментами программирования не требуется.
- Мгновенно становится полностью работоспособным после включения.
- Чрезвычайно быстрое внедрение на рынок
- Функции, проверенные и испытанные сотни раз.
- Непревзойденная гибкость благодаря мощным командам и различным интерфейсам (RS-232, I²C, SPI)
- Чрезвычайно компактная конструкция

Различные установленные шрифты
На дисплеях установлены различные шрифты разных размеров. Кроме того, можно интегрировать все шрифты Windows (включая декоративные шрифты, а также кириллицу, иврит и т. д.). При вертикальной установке дисплей и шрифты можно поворачивать на 90° независимо друг от друга.

Широкий набор графических команд, редактор/компилятор
Например, интегрируются сенсорная клавиша, гистограмма, секции, изображения, анимация, центрирование строки символов и т.д. Привлекательный макет экрана создается с помощью всего нескольких понятных команд. Все команды основаны на координатах и поэтому могут использоваться и перемещаться по одному пикселю за раз. Для демонстрационных целей и начального тестирования предусмотрена встроенная функция самотестирования: достаточно установить вывод "Test" в низкое положение.
Редактор/компилятор предоставляется бесплатно для начальной демонстрации, во время которой внутренняя флэш-память может быть использована для создания заранее заданных макетов экрана. Также можно сохранять анимацию в форматах TIFF, JPG, TGA и GIF. Бесплатное программное обеспечение можно найти в разделе "Datasheets & Downloads".

Чрезвычайно компактный
Конструкция этого инновационного дисплея не занимает много места и оптимизирована для максимальной площади отображения: Отсутствуют выступающие печатные платы и контактные площадки для штекеров и кабелей, что обеспечивает идеальный размер окна просмотра.
Встроенный графический контроллер, функция температурной компенсации и встроенный отрицательный источник питания также экономят место на печатной плате. Связь осуществляется через те же последовательные интерфейсы, что и с другими TFT-дисплеями: RS-232, SPI или шина I²C.

Быстрая и простая установка
Эти TFT-дисплеи, как и все DIP-модули EA, просто вставляются и впаиваются в печатную плату. Вам не нужно беспокоиться о болтах, распорках или кабелях.
Для стандартного винтового монтажа (вместе с подходящей алюминиевой встроенной крышкой, в зависимости от случая) предусмотрены два монтажных выступа, которые просто зацепляются.

Технические данные
- Графический TFT-дисплей с графическими функциями
- Разрешение 800 x 480 пикселей, 16-битный цвет (65 536 цветов) со светодиодной подсветкой.
- Встроенная флэш-память объемом 8 МБ для шрифтов, изображений, анимации и макросов.
- Напряжение питания: 5 В/700 мА
- Восемь предустановленных шрифтов, которые можно настраивать.
- Шрифты TrueType можно импортировать и поворачивать с шагом в 90 градусов.
— Три различных встроенных интерфейса: RS232, I²C или SPI.
- Позиционирование по пикселям для всех функций.
— Прямая, точечная, площадная, столбчатая диаграмма...
- Инструменты вращения и указателя
- Сочетайте изображения, анимацию, текст и графику.
- Удобная функция клавиатуры
- Многоязычность благодаря страницам макросов и строковым таблицам.
- Сенсорная панель - переменная сетка, резистивная или емкостная
- Свободно настраиваемые кнопки и переключатели
- Восемь цифровых входов и восемь цифровых выходов
- Два аналоговых входа, легко программируются.
- 80 коротких джинглов в качестве звуковой обратной связи для сенсорных функций.
