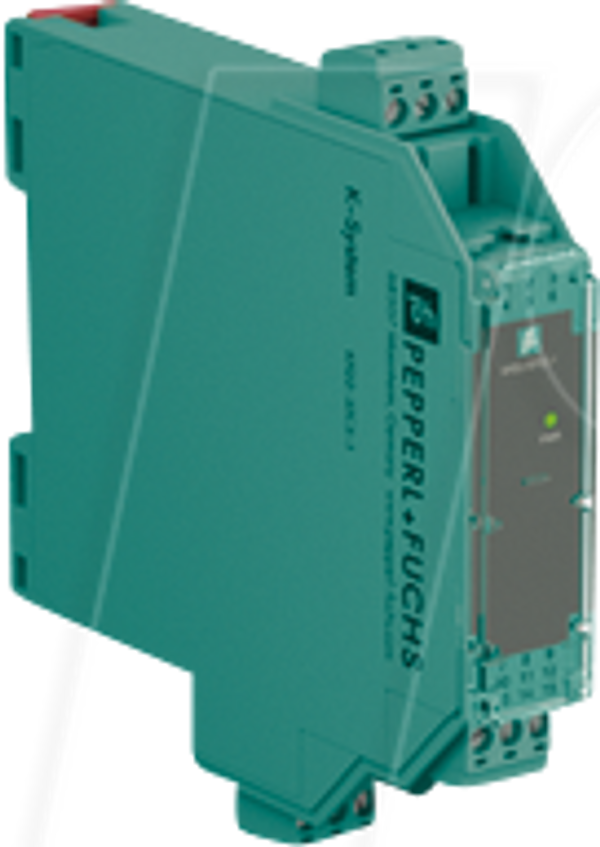

Источник питания передатчика, 24 В постоянного тока, уровень SIL 2, контрольный вывод.

KFD2-STC5-1

Основные характеристики

• 1-канальный изолятор сигнала
• Питание 24 В постоянного тока (шина питания)
• Входные 2-проводные и 3-проводные интеллектуальные передатчики и 2-проводные интеллектуальные источники питания
• Выходной ток 4 мА ... 20 мА, сток/источник тока
• Клеммы с контрольным отводом
• Уровень защиты до SIL 2 (SC 3) в соответствии с IEC/EN 61508

Этот изолятор сигналов обеспечивает гальваническую развязку цепей возбуждения и управления.

Устройство питает 2-проводные и 3-проводные интеллектуальные передатчики и может также использоваться совместно с 2-проводными интеллектуальными источниками питания.

Аналоговый входной сигнал передается в виде электрически изолированного значения тока.

Бинарные сигналы могут накладываться на входной сигнал как на стороне поля, так и на стороне управления, и передаются в обоих направлениях.

Устройство поддерживает вывод сигнала в режиме приемника или источника на клеммах со стороны управления.

Устройство имеет внутренний резистор. Используйте этот резистор, если сопротивление HART-соединения в цепи управления слишком низкое.

В клеммы устройства встроены тестовые разъемы для подключения HART-коммуникаторов.
