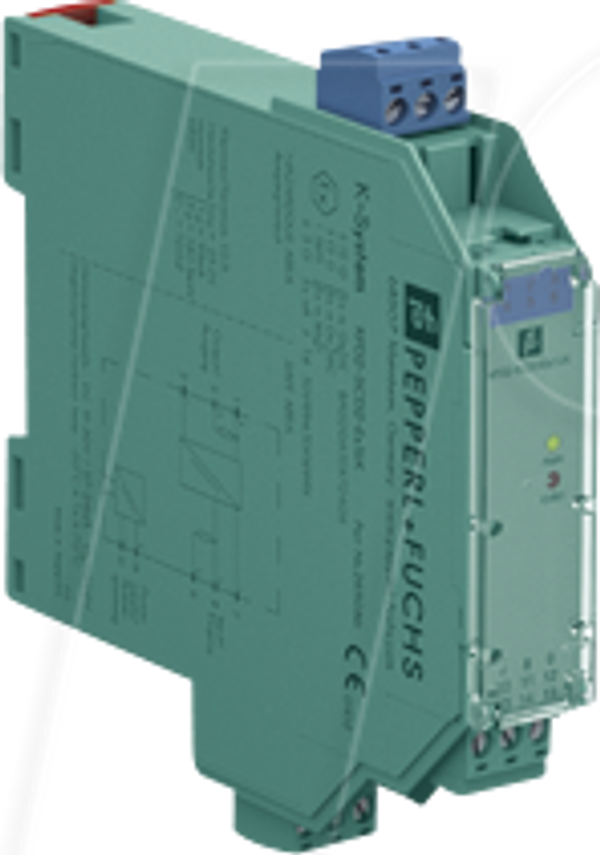

Ausgangstreiber, SMART, SIL 2, 24 В постоянного тока

KFD2-SCD2-EX1.LK

Основные характеристики

• 1-канальный изолирующий барьер
• Питание 24 В постоянного тока (шина питания)
• Выходной ток до нагрузки 650 Ом
• HART IP и позиционер
• мониторинг повреждений линии
• Точность 0,1 %
• Уровень защиты до SIL 2 (SC 3) в соответствии с IEC/EN 61508

Этот изолирующий барьер подходит для применения в искробезопасных системах.

Устройство управляет интеллектуальными преобразователями I/P, электрическими клапанами и позиционерами в потенциально взрывоопасных средах.

На стороне полевого оборудования или управления цифровые сигналы могут накладываться на измеренные аналоговые значения, которые передаются в обоих направлениях.

Ток передается через преобразователь постоянного тока и повторяется на клеммах 1 и 2. Клеммы 2 и 3 используются, если контроль короткого замыкания не требуется.

Разомкнутая или закороченная цепь на стороне полевого элемента создает высокое сопротивление на стороне управления и позволяет системе управления отслеживать состояния аварийных сигналов.

Если сопротивление цепи управления HART слишком низкое, можно использовать внутреннее сопротивление.

В клеммы устройства встроены тестовые разъемы для подключения HART-коммуникаторов.

Ошибка отображается с помощью светодиодов и выводится в виде отдельного сводного сообщения об ошибке.
