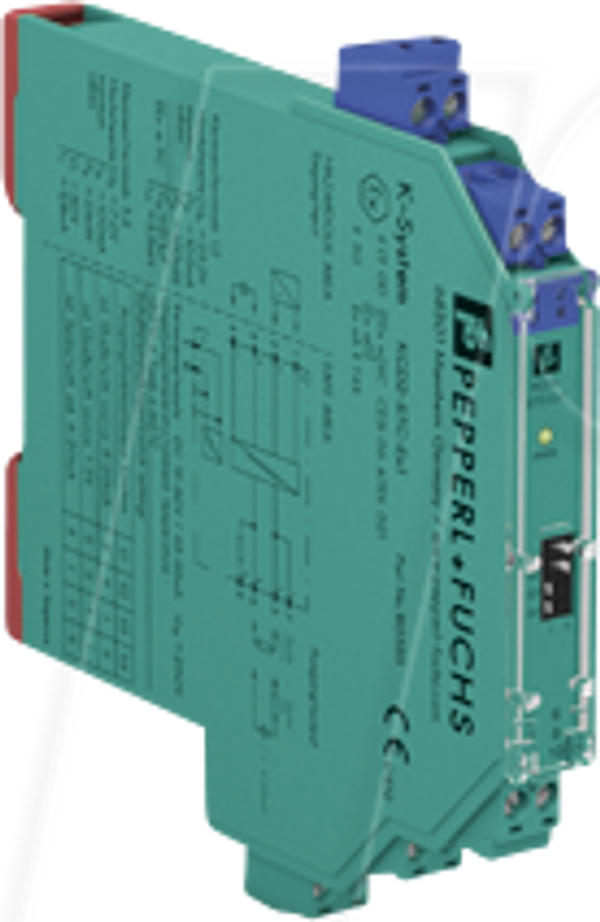

Источник питания передатчика, SMART, SIL 2, 24 В постоянного тока.

KCD2-STC-EX1

Основные характеристики

• 1-канальный изолирующий барьер
• Питание 24 В постоянного тока (шина питания)
• Вход для 2-проводного интеллектуального передатчика и источников тока.
• Выходной ток 4 мА ... 20 мА или 1 В ... 5 В
• Ширина корпуса 12,5 мм
• Уровень защиты до SIL 2 (SC 3) в соответствии с IEC/EN 61508

Этот изолирующий барьер подходит для применения в искробезопасных системах.

Данное устройство обеспечивает питание 2-проводных интеллектуальных передатчиков во взрывоопасных зонах, а также подходит для 2-проводных интеллектуальных источников тока.

Аналоговый входной сигнал передается в безопасную зону в виде электрически изолированного значения тока.

Бинарные сигналы могут накладываться на входной сигнал на стороне взрывоопасной или невзрывоопасной среды и передаваться в обоих направлениях.

Режим работы выхода можно выбрать как источник тока, сток тока или источник напряжения с помощью DIP-переключателей.

Если сопротивление цепи управления HART слишком низкое, можно использовать внутреннее сопротивление 250 Ом между клеммами 6 и 8.

В клеммы устройства встроены тестовые разъемы для подключения HART-коммуникаторов.
