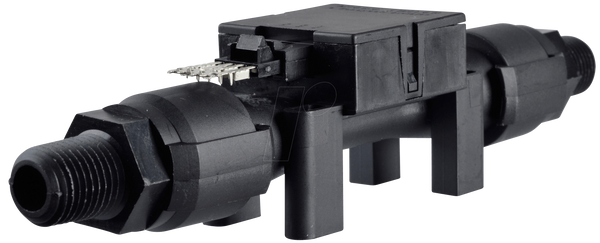

Датчик расхода, усиленный, 0 - 20 сл/мин

Измерение расхода в линии
Микромостовые расходомеры воздуха высокой пропускной способности серии AWM5000 размещаются в корпусах, которые работают как сопла Вентури. Они измеряют расход воздуха до 20 стандартных литров в минуту (slpm) и создают максимальный перепад давления 2,25 дюйма H2O. Микромостовая микросхема находится в непосредственном контакте с воздушным потоком, что существенно снижает риск возникновения ошибок измерения из-за ограничения мембраны или байпасного канала.

Прочный, универсальный корпус
Прочный пластиковый корпус рассчитан на выдерживание системного давления до 50 psi, а небольшой датчик выдерживает удары до 100 g без потери производительности. Встроенный разъем, совместимый с AMP, обеспечивает надежное соединение в самых сложных условиях эксплуатации.

Встроенное формирование сигнала
Каждый датчик AWM5000 содержит схемы для усиления, линеаризации, температурной компенсации и газовой калибровки. Независимо от диапазона расхода (5, 10, 15 или 20 SLPM) или калибровочного газа (азот, диоксид углерода, закись азота или аргон), все модели обеспечивают возможность линейного выходного сигнала от 1 до 5 В постоянного тока. Все калибровки выполняются с использованием активного лазерного сравнения.

- Выход линейного напряжения
- Конструкция Вентури
- Возможна дистанционная установка
- Активное сравнение лазеров для улучшения взаимозаменяемости
- Различные калибровки газов:
- Ar (аргон)
- N2 (азот) или
- CO2 (двуокись углерода)

Технические данные изделия:
Формирование сигнала: Усиленный
Диапазон расхода/давления: от 0 до 20,0 SLPM
Выходное напряжение в точке калибровки: 5,0 В постоянного тока при 20 ст. л./мин.
Тип соединения: 1/4 дюйма - 18 NPT
Нулевое смещение при изменении температуры: типичное значение 0,050 В постоянного тока, максимальное значение 0,20 В постоянного тока.
Смещение выходного сигнала при изменении температуры: ±10% от диапазона измерения.
Изменение расхода: 5,0 л/мин/с
Повторяемость: ±0,50% от диапазона измерений.
Смещение нуля: минимум 0,95 В постоянного тока, типичное значение 1 В постоянного тока, максимум 1,05 В постоянного тока.
Время отклика: максимум 60 мс.
Напряжение питания: 8,0 В постоянного тока (мин.), 10,0 В постоянного тока (типичное значение), 15,0 В постоянного тока (макс.).
Давление в системе: 50 фунтов на кв. дюйм
Потребляемая мощность: 100 мВт макс.
Рабочая температура: от -20 до +70°C
Совместимость со средой: только сухой газ
Ударная нагрузка: макс. 100 g, полусинусоидальный импульс 6 мс (3 удара в 3 направлениях по осям).
