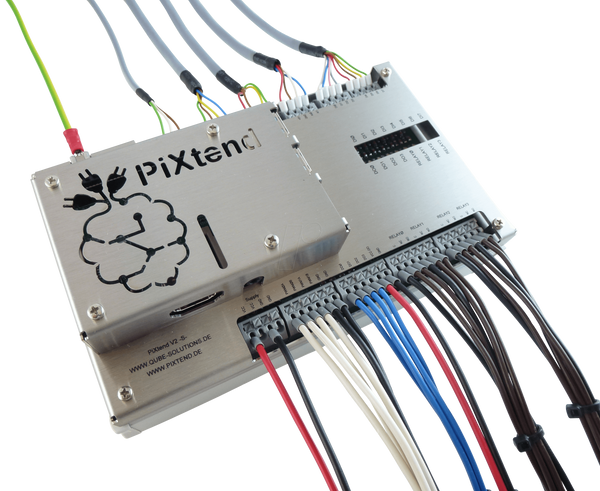

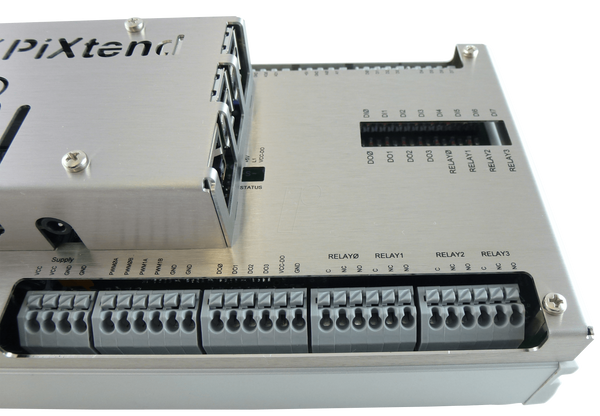

Raspberry Pi - ПЛК PiXtend V2.1 ePLC® Pro

PiXtend V2-S- ePLC Pro CODESYS

PiXtend - це програмований логічний контролер (ПЛК) на базі потужного одноплатного комп'ютера Raspberry Pi. Широкий спектр цифрових і аналогових входів і виходів дозволяє підключати широкий спектр датчиків і виконавчих механізмів з промисловості та сектору виробників. Підключення до інших пристроїв, контролерів та комп'ютерних систем здійснюється через стандартні послідовні інтерфейси (RS232, Ethernet, WiFi). Всі інтерфейси та входи/виходи надійні і відповідають стандарту ПЛК (IEC 61131-2).

У новій версії 2.1 -S- функції були ще більше оптимізовані та додані інноваційні можливості:

• Легке підключення:завдяки планувальнику з'єднань, 3D-моделям та детальним інструкціям

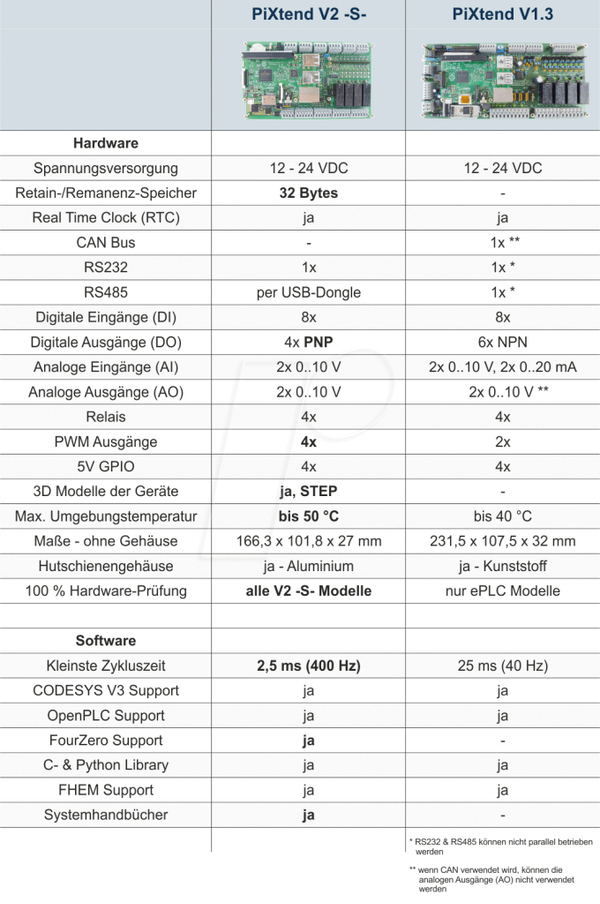

• Швидка тривалість циклу:У 10 разів швидше, ніж PiXtend V1.x (2,5 мс), керування та регулювання на частоті 400 Гц
• Компактний дизайн:завдяки сучасній технології SMD та інтеграції функцій
• Сталий:Доступність до 2027 року
• Зберегти пам'ять:створює резервні копії важливих даних у разі збою в електропостачанні
• Чотири ШІМ:Приводи керування або сервоприводи для моделювання без дорогих додаткових модулів
• Промислова продукція:Вимикач верхнього розташування з окремим джерелом живлення, повністю захищений
• Ідеальні зв'язки:високоякісні клеми, опціонально з'єднуюча конструкція

Можливе апаратне оснащення- 8x цифрових входів, 3.3 / 5 / 12 / 24 В
- 4x цифрові виходи, 5 / 12 / 24 В, макс. 0.5 A
- 4x ШІМ / серво виходи
- 4x реле, макс. 230 В / 6 А
- 2x аналогові входи напруги, 0 ... 5 V / 0 ... 10 V
- 2x аналогові виходи, 0 ... 10 V
- послідовний інтерфейс: RS232
- Годинник реального часу (RTC) з буферизацією батареї
- Підтримка до чотирьох датчиків температури та вологості DHT11 / DHT22 / AM2302
- Слот для передавача 433 МГц
- до чотирьох GPIO
- 32 байти Flash EEPROM - пам'ять збереження або реманентна пам'ять
- всі інтерфейси та входи/виходи захищені від короткого замикання - напруга живлення зі зворотною полярністю та захист від перевантаження (самоскидні запобіжники)


Цей SPS-екран доступний у 3 різних версіях
Варіант 1- готові до пайки та тестування
- без Raspberry Pi
- Підключіть RPi та розпочніть роботу
-> номер товару.:ПЛАТА PIXTEND2.1

Варіант 2- Повний пристрій у базовій версії, як у варіанті 1
- з Raspberry Pi 3 B+
- попередньо встановлена SD-карта на 16 ГБ
-> номер товару.:PIXTEND2.1 BASIC

Варіант 3- Повний пристрій у базовій версії, як у варіанті 1
- з Raspberry Pi 3 B+
- попередньо встановлена SD-карта на 16 ГБ

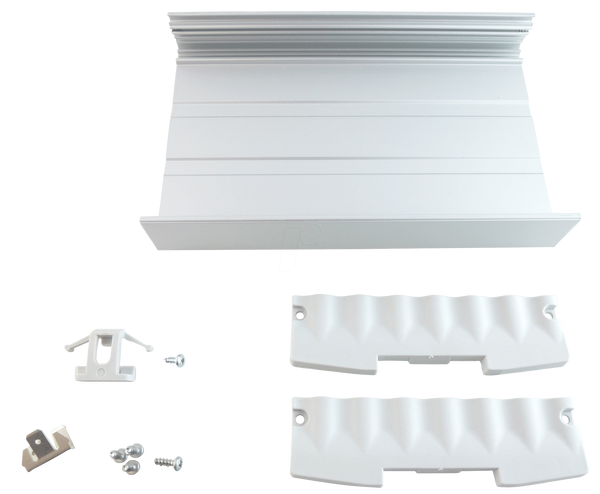

- Корпус для DIN-рейки

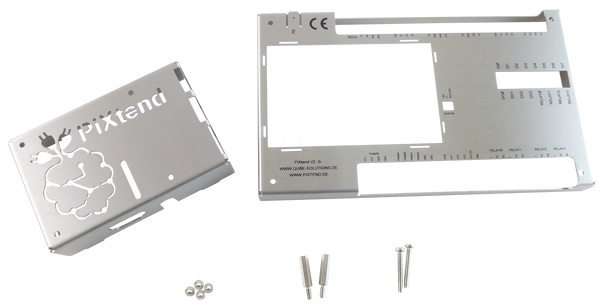

- Витяжка з матової нержавіючої сталі
-> номер товару.:PIXTEND2.1 PRO


можливі застосування
- Платформа оцінки для Інтернету речей (IoT), Індустрії 4.0
- Обладнання та будівництво малих заводів
- Завдання контролю та регулювання
- домашня автоматизація
- Платформа для навчання та викладання технологій управління, схемотехніки та програмних технологій
- Експериментальні установки у приватних та лабораторних приміщеннях
- Проекти "зроби сам", хобі та мейкерські проекти
- Радіоаматорські програми

Часто використовувані периферійні пристрої, такі як...
- Пристрої 230 В - силові реле
- Датчики температури та вологості
- Передавач 433 МГц
- Сервоприводи для побудови моделей
...підтримується за замовчуванням і потребує лише підключення або ввімкнення.

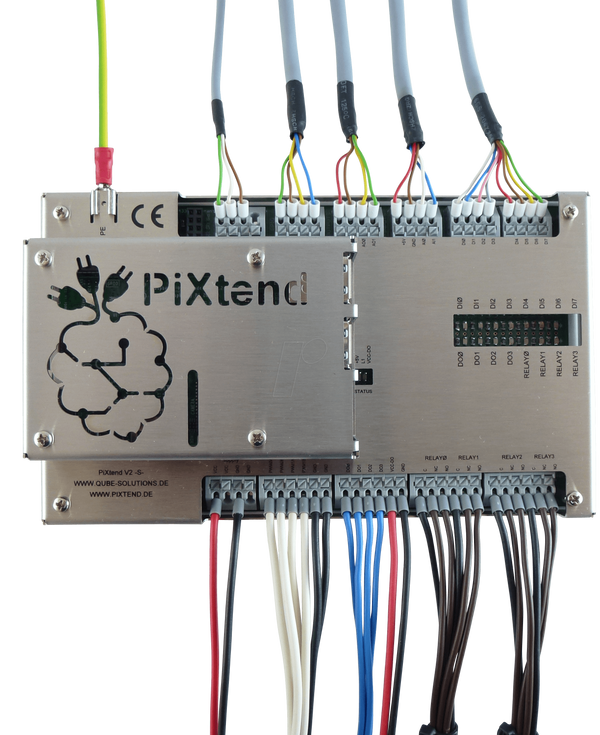

Вбудований годинник реального часу з літієвою батареєю буферизує час і дату. Високоякісні вставні з'єднувальні колодки забезпечують безпечне підключення датчиків і виконавчих механізмів без використання інструментів. Програмне забезпечення з відкритим вихідним кодом і вбудована підтримка CODESYS V3 роблять PiXtend оптимальною платформою для навчання та автоматизації.

Програмне забезпечення
Швидкий початок роботи з тестовими програмами та бібліотекою Linux

- тестові програми PiXtend для Raspbian гарантують старт без розчарувань.
- всі інтерфейси та входи/виходи можна викликати та запитувати безпосередньо з консолі Linux.
- Функції з бібліотеки PiXtend-C можна легко інтегрувати у ваші власні програми.

Програмування як у професіоналів, з CODESYS.

- Сучасне середовище програмування CODESYS V3 дозволяє програмувати на всіх поширених мовах для програмованих логічних контролерів (ПЛК).
- ми надаємо драйвери пристроїв та приклади для CODESYS, щоб ви могли зосередитися на своєму проекті.
- Їхні програми можна передавати не тільки на PiXtend, але й безпосередньо на інші промислові контролери.
- З CODESYS Webvisu ви можете переносити свої елементи керування та дисплеї на смартфони, планшети та ПК.
- Створіть власний центр керування для домашньої автоматизації, метеостанції або багатьох інших застосувань.
- Віддалений доступ через Інтернет ще ніколи не був таким простим.

Інше програмне забезпечення, що підтримується: FHEM, Python, OpenPLC та Node-RED

ноу-хау
- Програми та бібліотеки є відкритими (GPL v3) і можуть бути індивідуально адаптовані або доопрацьовані вами за потреби.
- Обмінюйтеся знаннями з однодумцями на форумі або у Facebook.

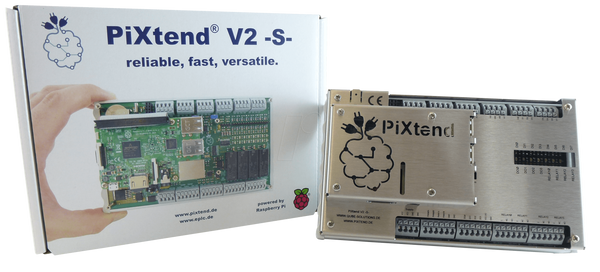

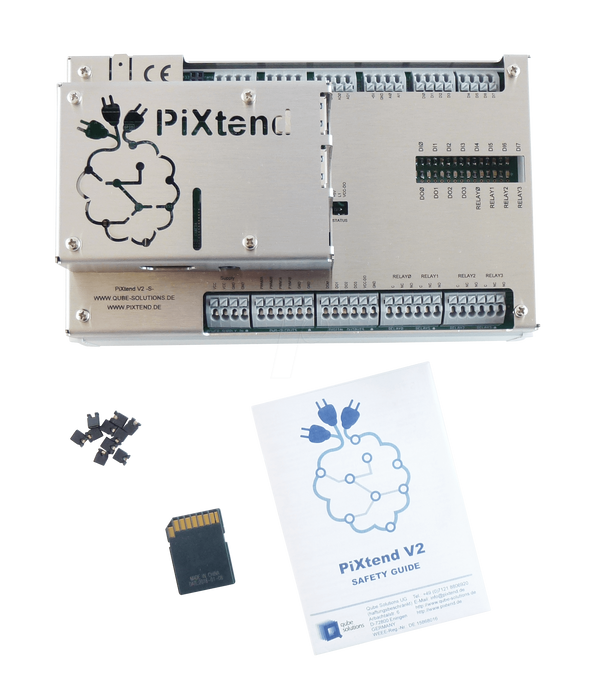

Обсяг поставки

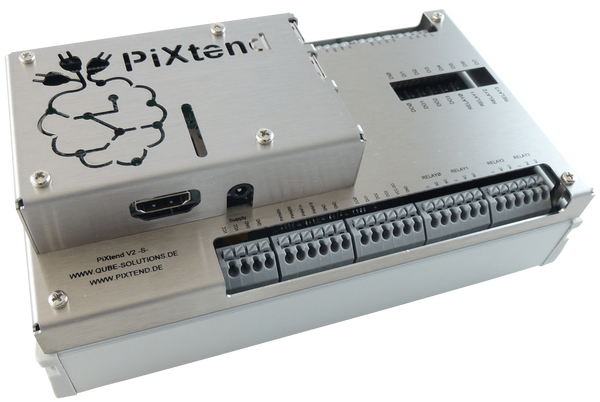

PiXtend V2.1 ePLC® Pro (версія 3)
(з Raspberry Pi 3 B+, попередньо встановленою SD-картою, корпусом з верхньою рейкою та кришкою з матової нержавіючої сталі)


посилання

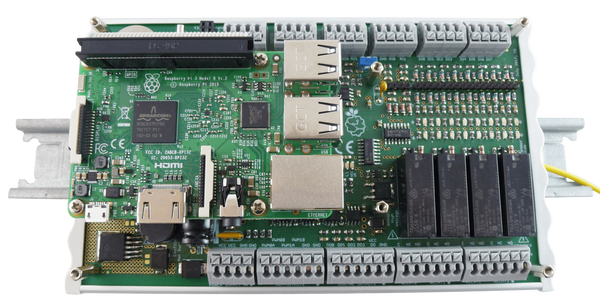

PiXtend V2.1 -S- був спеціально розроблений для Raspberry Pi моделей B+, 2 і 3.

Технічну документацію, посібники користувача, програмне забезпечення, інструкції до програмного забезпечення та багато іншого можна знайти за адресоюwww.pixtend.de.
Зображення SD можна завантажити з сайту виробника: http://www.pixtend.de/downloads
